IxVeriWave Multi-Client WiFi Traffic Generator / Performance Analyzer

IxVeriWave Multi-Client WiFi Traffic Generator / Performance Analyzer

IP系試験・測定・監視・検証機

WaveTestは、各々がネットワーク上のユニークなユーザを表現する、数千もの独立したクライアントによるセッションの生成を可能にした、トラフィックジェネレータ/アナライザーです。10/100/1000Mbpsイーサネットと、ネイティブなIEEE802.11a/b/g/n/acインターフェースを提供します。WaveTestにてネットワークトラフィックは、正確に、反復的に、きめ細かく生成されます。WaveTestは、ネットワークやネットワークを構成するコンポーネントについて、機能、品質、性能面に対する独自な視点からの考察をご提供します。

WaveTest93

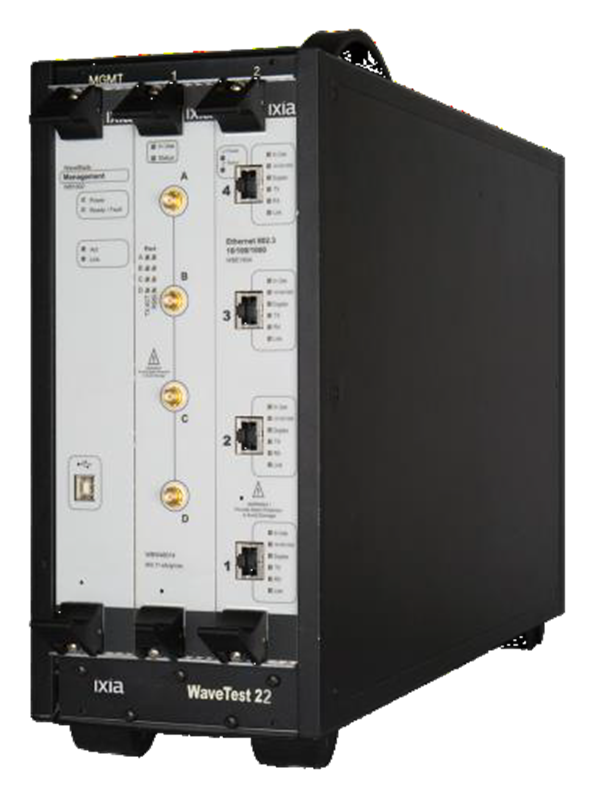

WaveTest22

所有コストを削減

テスト所要時間を日単位から分単位へ
テストカバー範囲の拡大
QAサイクルにて早期のbug検出

反復性=信頼性

根本原因の把握と迅速な問題解決
既製端末による試験での盲点を知る

自動化

10倍以上の効果
無人状態で100以上の試験を実施
長期間の連続稼働が可能
大規模な導入前試験を完全制御

適合試験や相互接続性試験を超えて

数千の独立したステートフルなクライアントによる試験までスケーリング
実環境への展開に向けた定量化
WLAN網全体へのストレステスト

ラージスケールテスト

WaveTestは、トラフィック生成/解析を行う各WaveBladeインターフェースカードを実装して構成する、シャーシベースのテストシステムです。

各WaveBladeインターフェースカードは、モデルにより最大4つまでの独立したトラフィックジェネレータ/パフォーマンスアナライザポートを有しています。
各トラフィックジェネレータ/パフォーマンスアナライザポートは、単一または複数サブネットにまたがり、最大500WLAN若しくは1000イーサネットクライアントの模擬を行います。

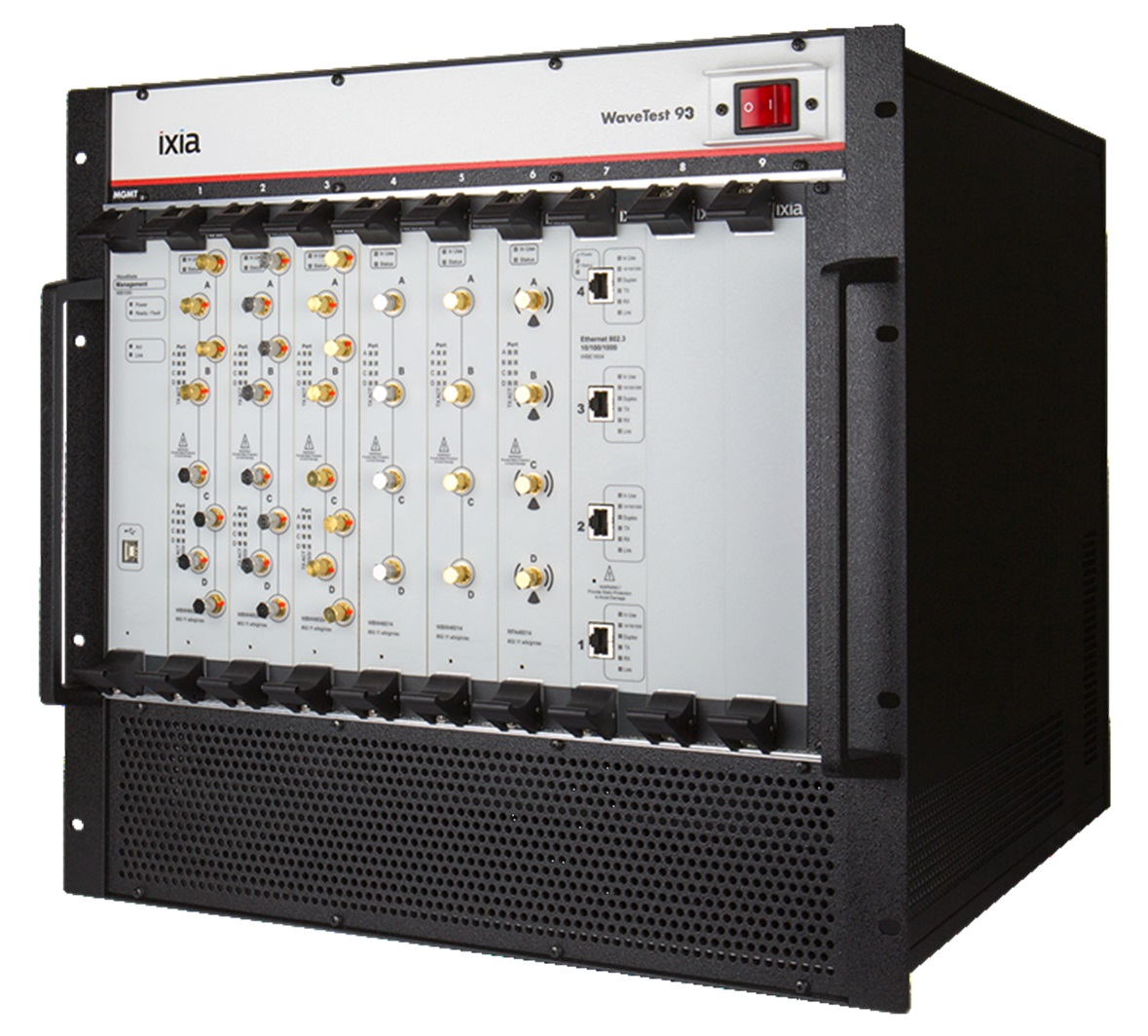

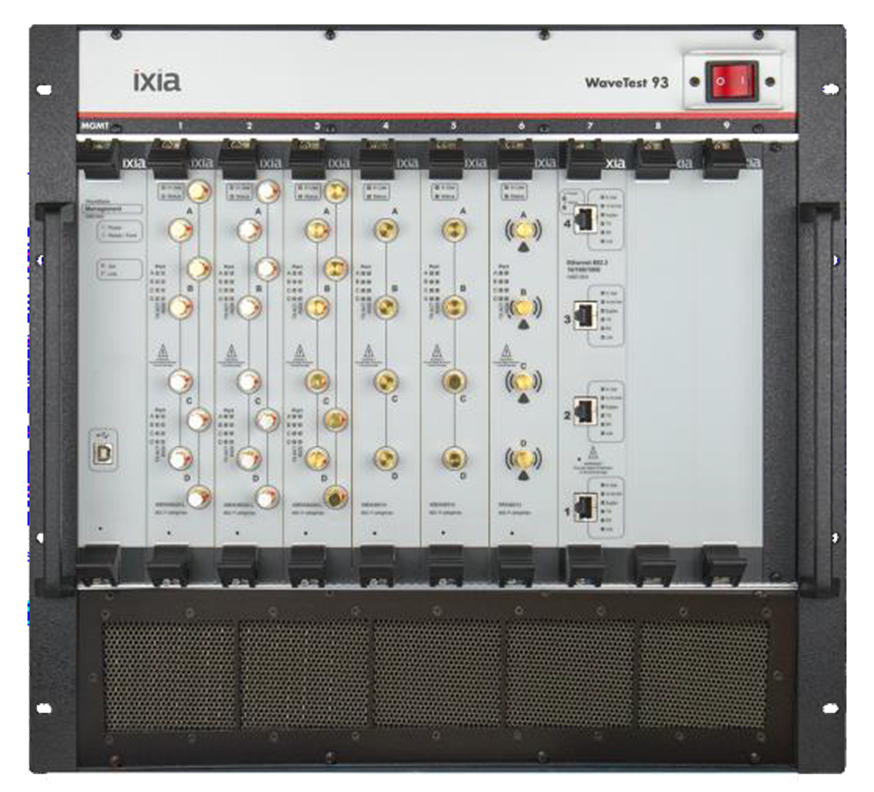

各 WaveTest 93シャーシは最大9枚の WaveBladeインターフェースカードを搭載可能で、合計18,000の独立したWLANクライアントまでサポート可能です。
WLANクライアントやイーサネットクライアントとサーバー間、モバイルWLANクライアント間でのトラフィック生成及び解析を行います。
フルワイヤスピードでのギガビットイーサネットトラフィックを生成及び解析します。
レイヤ2から7においてステートフルなトラフィックを、各クライアントにて複数設定可能です。
詳細解析に必要なリアルタイムポート統計、フロー統計、パケットのフィルター、トリガー、キャプチャ機能をサポートしています。
ビルトインクライアントモビリティー機能が、事前に考慮された時間やパワー設定にて、各クライアント単位でのアクセスポイント間の細かいローミング動作を可能にしています。

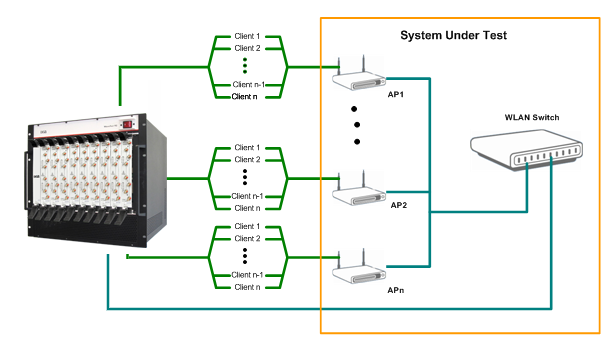

複数アクセスポイントやWLANスイッチを試験するための一般的な試験構成例

リアルワールドステートフルWLANクライアントトラフィック生成

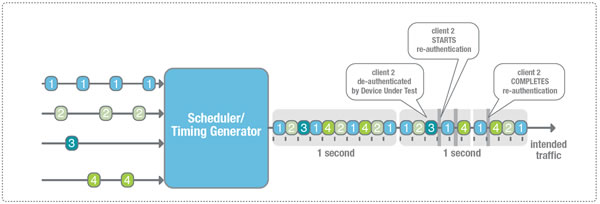

WaveBladeトラフィックスケジューラは、シェアードメディア上で競合する実モバイルクライアント群が生成するトラフィックフローを完全にインターリーブ(混合) させることができます。
トラフィックスケジューラは、0.5%以内の精度で実際に掛っている負荷量を意図した負荷量へと自動調整します。
繰り返し試験の各回においてリアルワールドの挙動を保証するため、クライアント競合の様子を詳細に模擬します。
クライアントの挙動は、802.11, 802.3やIPの特性(パワー、ミディアムアクセスコントロール、認証と暗号化、フレームサイズとレートを含む)を正確に制御するために、個別にコントロールされます。

スケジューラは、シェアードメディアにて競合するトラフィックフロー群をインターリーブさせます

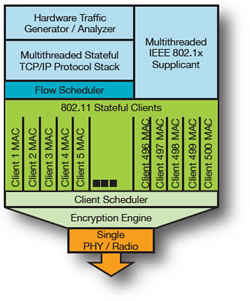

ステートフルクライアント

各クライアントは802.11標準に準拠したフルMACをサポート
802.1Xサプリカントはクライアント毎にフルEAPスタックをサポート
上位層プロトコル(例DHCP and TCP)は独立したステートマシンを使用するよう実装
全クライアントの全てのステートマシンは同時に動作
各クライアントはチャネル条件により別個にその状態をアップデート(例 801.11gが検出された時、802.11nクライアントがプロテクトモードを使用)
各ステートフルクライアントは以下を実装:
- キャリアセンシング
- 再送
- コリジョンセンシング
- コリジョン模擬
- ランダムバックオフ
マルチレベルスケジューラが、チャネルの最適利用、クライアント毎のトラフィックフロー、定ビットレート音声/ビデオトラフックとベストエフォートデータトラフィックのインターリーブを提供

各クライアントのステートフル動作

レイヤ2としての802.11
- IEEE 802.11準拠のフルステートフルMAC実装
レイヤ4としてのTCP/IP
- IETF RFC-793準拠のフルステート実装(RFC-2581TCP輻輳制御、スロースタート、輻輳回避、早期再送、ファーストリカバリも実装)
- WaveBladeポート毎に、ライン/エアレートのTCPトラフィック生成/解析
- フロー及びクライアントで独立したステートマシン
- WaveBladeポート毎に、1000ステートフルTCPフローを維持
TCPコネクション統計の包括的なセット
WiMix – エンドユーザQoE(Quality of Experience)を考察するための、Real world vertical industries deployment scenarios (リアルワールドの垂直市場展開シナリオ)

アドバンテージ

比類なきスケールにて、様々なクライアントコネクションスピードとRSSIレベルにより、アクセスポイントのクライアントステートテーブル稼働負荷を評価
アクセスポイントの、802.1xポート認証と802.11iキーハンドシェイクの同時処理能力を高クライアント負荷で検証
IDS/IPSのDoSセキュリティポリシーの効果と、それがアクセスポイントのパフォーマンスに与える影響の評価
アクセスポイントにおける、異なるトラフィックタイプを優先度付けするための802.11e/802.1D/VLAN/SSIDに基づくQoSメカニズムの評価
異なるパワーマネジメント、FERレベル、データレートを持つクライアント群を用いた、アクセスポイントのバッファマネジメントやロードバランス実装のロバストネス検討
フロー及びクライアントで独立したステートマシン
異なるサイズ、プロトコルタイプ、暗号化、レートのフローを使って、アクセスポイントのデータプレーンを評価

WaveTestは、フルに統合された「ユースモデル」を提案します:
- WaveDynamix – 機能テストのために、包括的で、リアルタイムな制御と結果出力を提供します。
- WaveApps – 素早い設定と試験結果を提供する、完全に自動化された試験群で、ベンチマーキング,QoE解析, ローミング,VoIP, メッシュネットワーク解析を含む、様々な試験モジュールを集めたものです。
- WaveQoE －オフィス、医療、小売店、倉庫、サービス業、ホットスポットなど、典型的なネットワーク設置についてエンドユーザQoEを考察できます。
試験結果は、WaveBlade毎に事前定義されたカウンタ、ユーザ定義カウンタ、トリガとフィルタ、1GB あるいは256MBのキャプチャバッファを使って収集、表示されます。
全クライアントの全てのステートマシンは同時に動作

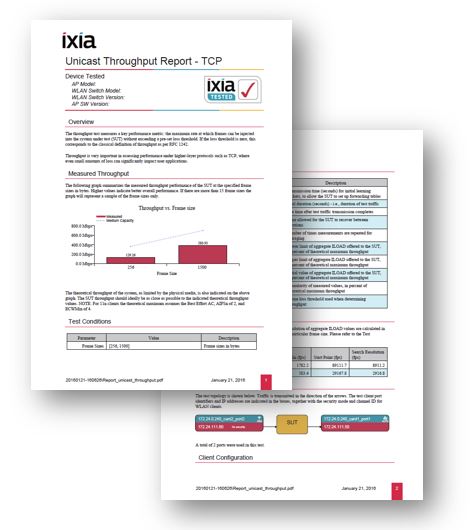

各試験のまとめとして、以下の情報を含む包括的なマネジメントレベルレポートをPDFフォーマットにて自動生成します。
- 試験詳細：日付、バージョン情報など
- 測定結果
- 期待する値
- 試験結果解釈方法の説明

WaveTestシステムアプリケーションは5つのカテゴリを幅広くカバーしています。

データプレーンテストアプリケーション

ユニキャストスループット
ユニキャスト転送レート
ユニキャストパケットロス
ユニキャストレイテンシ

マルチキャスト転送レート
TCPグッドプット
パワーセーブスループット

制御プレーン/セキュリティアプリケーション

ローミングベンチマーク
ローミング負荷
クライアントアソシエーションデータベース容量
APロードバランシング
コネクション負荷試験
シンAPフェイルオーバ試験

802.11フレーム生成/アタック生成
AAAサーバ/RADIUS認証容量
マルチキャストローミング
TCPグッドプット
同時コネクション試験
パワーセーブスループット

音声、ビデオを含むエンドユーザQoE(Quality of Experience)

WaveQoE - リアルワールド展開シナリオとエンドユーザQoE
VoIP通話容量
VoIPサービス評価

QoSサービス優先度付け
ローミングサービス品質(VoIPローミング)

WLANクライアント機能とパフォーマンス

理想環境におけるモバイルWLANクライアントデバイス操作
エコシステムトラフィックを提供している実環境におけるモバイルクライアントデバイス操作
期待するエンドユーザ体感
エンドユーザ体感におけるローミング/モビリティの影響

相互運用性テスト

多様なアクセスポイントとモバイルWLANクライアントとの相互運用性
幅広いWLAN対応クライアントデバイスのサポート
- ラップトップ
- VoWLANハンドセット
- PDA
- スキャナ
- WLAN対応医療モニタリングシステム
- WLAN対応 Videoゲートウェイ
- 医療環境

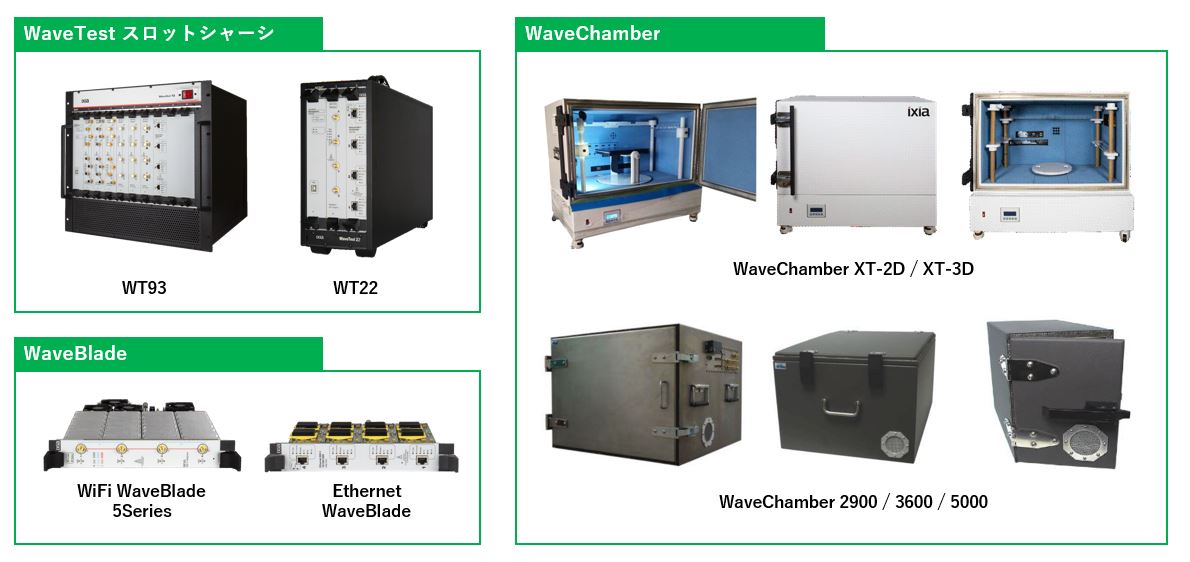

WT93	WaveTest 93 9スロットシャーシ、19インチラック搭載型
WT22	WaveTest 22 2スロットシャーシ、ポータブル型
WB1000	WaveBladeマネージメントモジュール
WBE1601	1ポートWaveBlade イーサネットマルチクライアントトラフィックジェネレータ / パフォーマンスアナライザ,IPv6対応, 10/100/1000Mbpsイーサネット用
WBL5	MultiPort L2-L7 802.11 ac wave1 WaveBlade 4×4MIMO マルチクライアントトラフィックジェネレータ/ パフォーマンスアナライザ, IPv6対応
WBX5	MultiPort L2-L7 802.11 ac wave2 WaveBlade 4×4MIMO マルチクライアントトラフィックジェネレータ/ パフォーマンスアナライザ, IPv6対応
RFX5	MultiPort L1-L7 RF 802.11 ac wave2 WaveBlade 4×4MIMO マルチクライアントトラフィックジェネレータ/ パフォーマンスアナライザ, IPv6対応
WCH2900 WCH3600 WCH5000	RF Isolation Chambers (電波隔離箱)
WCH-XT-2D WCH-XT-3D	RF High Isolation Chamber with 2D/3D ターンテーブル
