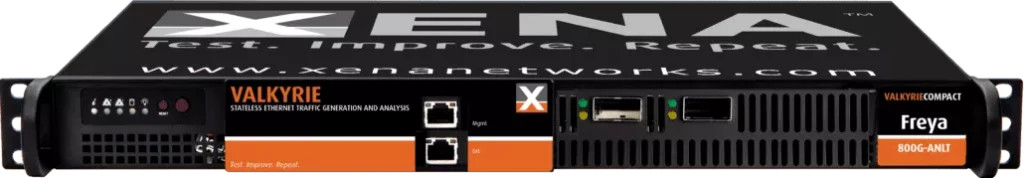

C-Freya-800G-ANLT



Xena C-Freya-800G-ANLT は、5つの Ethernet メディアレート (800Gbps, 400Gbps, 200Gbps, 100Gbps, 50Gbps) に対応した ValkyrieBay/ ValkyrieCompact のテストアプライアンスです。





特徴

  • 5種類の Ethernet メディアレート （1x800Gbps, 2x400Gbps, 4x200Gbps, 8x100Gbps, 8x50Gbps）に対応
  • コンパクトな1U 19インチの筐体
  • QSFP-DD800ケージ & QSFP112ケージの実装
  • 112G SerDes (PAM4) & 56G SerDes (PAM4)をサポート
  • Auto Negotiation/Link Training（AN/LT）プロトコル解析
  • DAC、ACC、AN/LTエンドポイントのテスト
  • PCSおよびPMAレイヤーのテスト機能

電気接続によるイーサネット伝送の重要な要素であるオートネゴシエーション（AN）とリンクトレーニング（LT）は設置時間全体の短縮、設定ミスのリスクの最小化、性能の最適化を実現します。

ANプロセスでは、接続された2つのデバイスが伝送速度とFEC能力に関する情報を交換し、共通の伝送パラメータセットに合意します。
その後、LTによって選択した伝送速度でBERが最小になるように、各機器の送信イコライザ設定を自動的に調整します。

Frayaテストモジュールは、112Gbps SerDes Ethernetのテスト機能を備えています。Freya Compact AN/LT (Auto Negotiation/Link Training) テストアプライアンスでは、プロトコルをステップ実行できるため、生じる可能性のあるエラーやタイミングエラーを容易に特定できます。
また、エンドポイントの挙動のテスト、AL/NT中のDUTの動作解析や関連するANパラメータとLT係数の設定が可能です。ライセンス（Freya-ANT）によって、Freyaのモジュールでも使用可能です。FreyaCompact AN/LTテストアプライアンスには、Frayaテストモジュールに含まれているトラフィック生成・解析（TGA）機能は含まれていません。



本製品では、テストユニットの自動イコライザ機能を無効にすることによって、イコライザ性能の検証が可能です。この機能は、Xena OpenAutomation (XOA)とXena のオープンソーススクリプト/テスト自動化プラットフォームの2つのソフトウェアアプリケーション（ハードウェアに付属）によって利用できます。

主要機能

Layer 1 テストツール
FreyaCompact AN/LTテストアプライアンスには、Freyaテストモジュールと同じL1機能をサポートするXenaのソフトウェア（ValkyrieManager）が含まれています。

AN/LTテスト

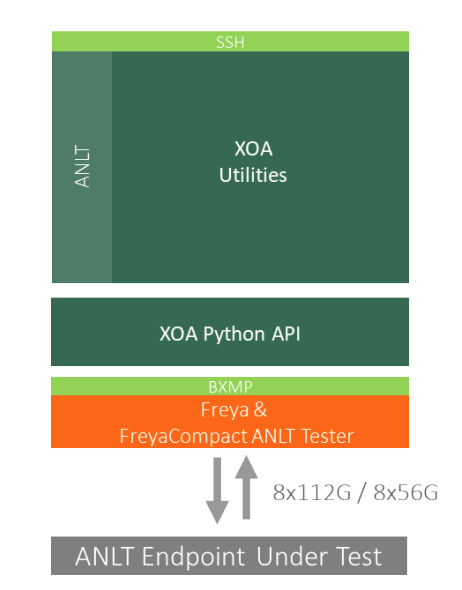

パフォーマンスおよびコンフォーマンステスト用のXena OpenAutomation (XOA) AN/LT テストユーティリティおよびAN/LTプロトコルテストスイートが含まれています。

  • Xena OpenAutomation (XOA) AN/LTテストユーティリティ：AN/LTプロトコルテスト用のコマンドラインツール。統計及びログの提供、DUTに対してLTプロトコルをシングルステップで実行可能。
  • Xena OpenAutomation (XOA) AN/LTテストスイート：パフォーマンスとコンフォーマンスのテスト用に設計。REST APIを介してサードパーティーの解析や自動化システムからの調整が可能。XOA AN/LTテストスイートアプリケーションとの併用で、スタンドアロンアプリケーションとしての実行が可能。

テスト結果

AN/LTテスト結果

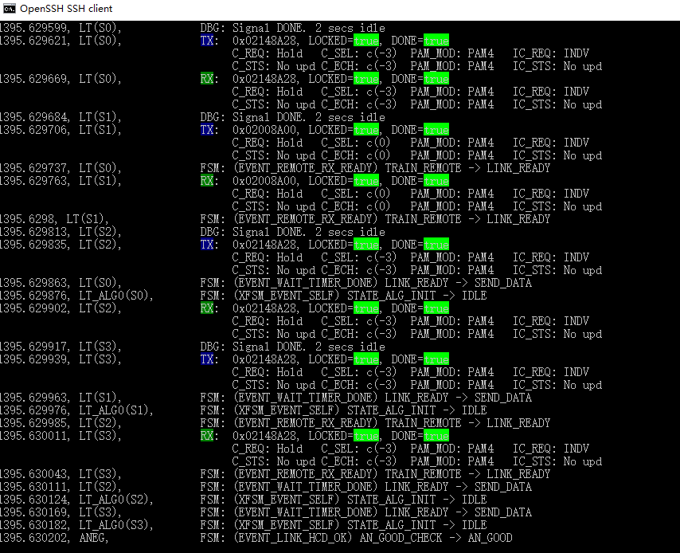

AN/LT Log recording

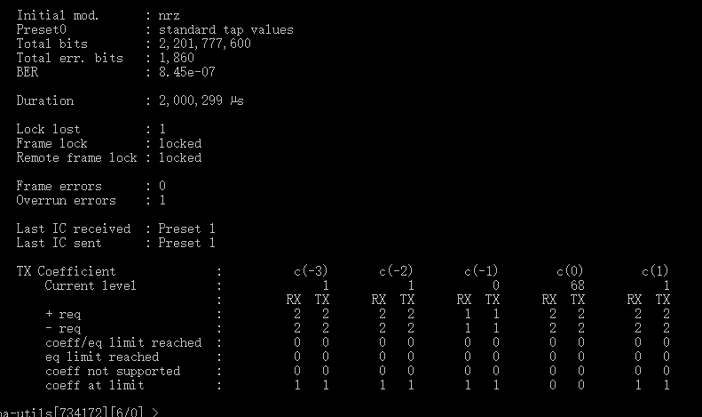

LT status



AN status

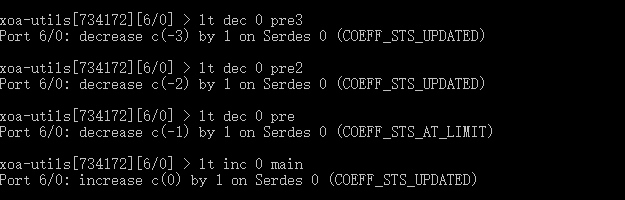

Interactively configure SerDes Taps

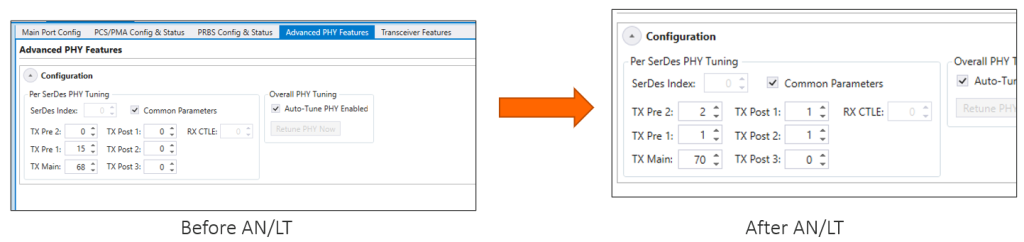

SerDes PHY Tuning

その他テスト結果

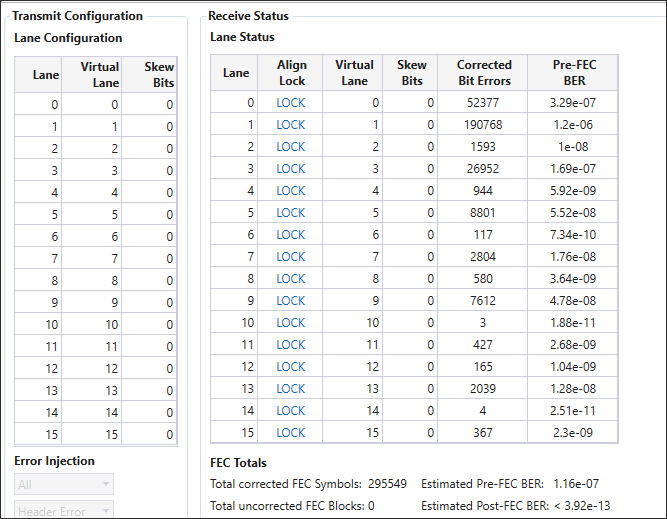

FEC Statistics of each line

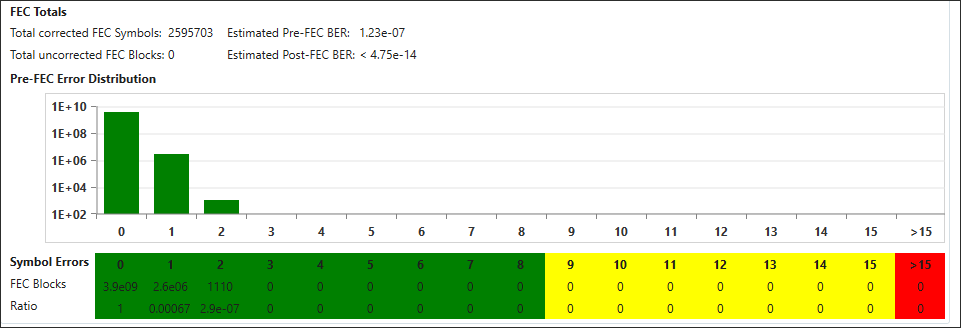

Pre-FEC Error Distribution

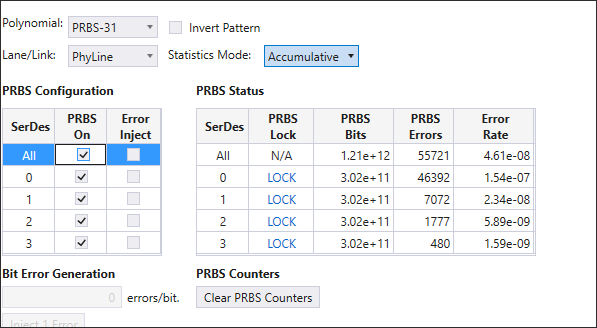

PRBS Test

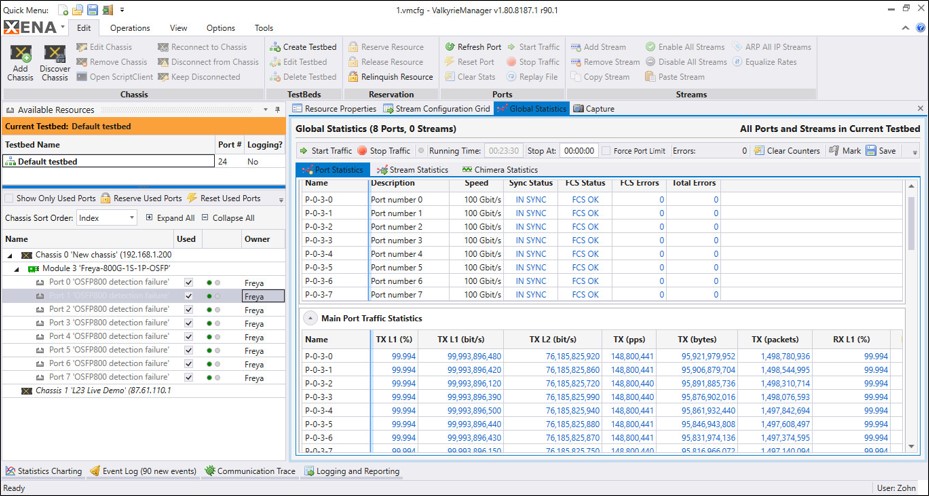

Traffic Test



ユースケース

AN/LTプロトコルのテストおよびトラブルシューティング

サードパーティー製品との互換性の確保

コーナーケースのシナリオに対する耐障害性のテスト



また、本製品はソフトウエアによって以下4つのプロトコルの設定が可能です。

    • AN/LT disabled：ANおよびLTの無効
    • AN only：ANプロトコルのみの実行
    • AN and LT in automatic mode：ANの後にLTを自動で実行
    • AN and LT in interactive mode：ANの実行後、LTのインタラクティブモードを実行し、LTプロトコルを1つのコマンドで実行

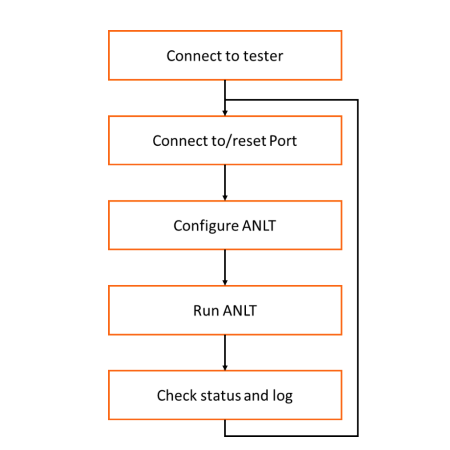

AN/LTテスト手順

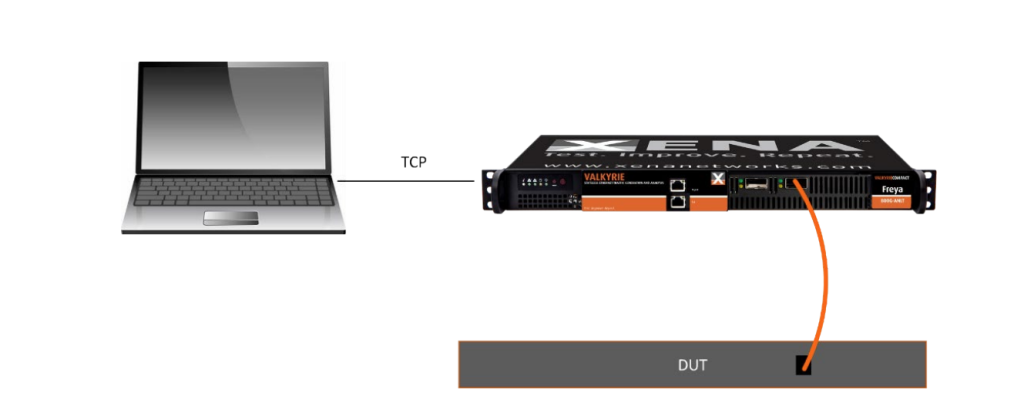

テストセットアップ

Xena OpenAutomationアプリケーションを実行するPCとAN/LTテスターの接続、AN/LTテスターと被測定機器を接続してテストを行います。

接続図

ポート仕様
対応メディアレート 800Gbps, 400Gbps, 200Gbps, 100Gbps
テストポート数 1x 800GbE, 2x 400GbE, 4x 200GbE, 8x 100GbE
インターフェースオプション QSFP-DD800 ケージ
112G SerDes:

  • 1 x 800GE
  • 2 x 400GE/ 1 x 400GE
  • 4 x 200GE/ 2 x 200GE
  • 8 x 100GE/ 4 x 100GE

56G SerDes:

  • 1 x 400GE
  • 2 x 200GE
  • 4 x 100GE
  • 8 x 50GE

QSFP112 ケージ

112G SerDes:

  • 1 x 800GE
  • 2 x 200GE/ 1 x 400GE
  • 4 x 100GE

56G SerDes:

  • 1 x 400GE
  • 2 x 200GE
  • 4 x 100GE
  • 8 x 50GE

※両ケージとも、同じインターフェース構成、同じSerDes速度での動作が必要。

1ケージ使用時の電力：QSFP-DD800/25W または QSFP112/15W
2ケージ使用時の電力：QSFP-DD800/15W + QSFP112/15W 受信エンジン(2 × 100GE　モード)
前方誤り訂正 (FEC) RS-FEC (Reed Solomon) (544,514,t=15), IEEE 802.3 Clause 119, Clause 134
ポート統計機能 リンクステート、FCSエラー、エラー挿入、Rx/Tx Mbit/s、packets/s、パケット数、バイト数
フレーム間隔 (IFG) 16～56byte（デフォルト20byte: 8Bプリアンブル(SFDを含む)＋12B IFG)
送信ラインレート アイドルギャップを強制的に発生させることで、実効ラインレートを-1,000ppm（-10ppm単位）まで調整可能
送信ラインクロック -400～400ppm(1ppmステップ)の範囲で調整可能
PPM スイープ 線形またはステップスイープで設定可能（+/-400ppm）
フィールドアップグレード FPGAファームウエア、操作用ソフトウエア共に完全対応
ループバックモード
  • Layer2 TXON2RX - TX-to-RX, TXポートから送信されるパケットをRXポートへも併せて転送
  • Layer2 TXOFF2RX - TX-to-RX, TXポートから送信されるパケットを外部へは送信せずRXポートへ転送
  • Layer1 RX2TX -PCS layer loopback,TXはRXに周波数をロックしない
PCS/PMAレイヤ
ペイロードテストパターン PRBS-31
アラーム PRBSパターンロス、リンクシンクロス
エラー解析 ビットエラー：seconds, count, rate
PCS仮想レーン構成 ユーザー定義のスキューをTx仮想レーンごとに発生
再配置機能のテストのための、ユーザ定義仮想レーンへのSerDesマッピング
PCS仮想レーン統計 仮想レーンオーダーと相対スキューの計測（2048bit迄）、補正ビットエラー、PreFEC
FEC総合統計 総補正FECシンボル、補正なしFECシンボル、推定Pre-FEC BER、推定Post-FEC BER、Pre-FECエラー分布グラフ
リンクフラップ ミリ秒（ms）単位での精度を保った単発または継続的なリンクダウン
エラーインジェクション(PMA Layer) ミリ秒（ms）単位での継続的なエラー挿入/BERの設定
エラーインジェクション(PCS/FEC Layer)
  • FECコードワードによるシンボルエラーの挿入
  • エラー分布によるFECコードワードのシーケンスの生成
Auto Negotiation/Link Training テスト
Auto Negotiation/Link Training
  • Auto Negotiation: IEEE 802.3 Clause 73、Ethernet Technology Consortium 400G/800G仕様
  • Link Training: IEEE 802.3 Clause 136、IEEE 802.3 Clause 161
Auto Negotiation/Link Training プロトコルテスト DUTへのLink TrainingのシングルステップによるAuto Negotiation/Link Trainingプロトコルテストを行うためのコマンドツール（Xena Open Automation Test Utilityを使用した場合）
Auto Negotiation/Link Training のパフォーマンスおよびコンプライアンス試験 Xena Open AutomationのAuto Negotiation/Link Training テストスイートで可能、サードパーティからオーケストレーションが可能
PHY/トランシーバ ETHERNET テスト
トラフィックジェネレータ
  • FCS付きイーサネットフレーム
  • トラフィック負荷：最大100%まで
  • フレームサイズの分布と内容の設定可能
PHYアドバンスト機能
イコライザーコントロール Tx 送信イコライザーコントロール

  • プリエンファシス
  • 減衰量
  • ポストエンファシス

Rxイコライザー(FFE/DFE/CTLE)のオートチューニングまたはマニュアルコントロール
シグナルインテグリティ解析 Advanced Signal Integrity View
送信エンジン
ポート毎のストリーム数 1（ワイヤスピード）
ストリーム毎のテストペイロード挿入 ワイヤスピードによるパケット生成
ストリーム統計 TX Mbit/s、packets/s、パケット数、バイト数、FCS エラー
帯域幅プロファイル バーストサイズ及び密度を定義。ユニフォームとバースト的な帯域幅プロファイルストリームは交互に配置が可能
パケット長制御 パケット長の固定（56byte～12288byteまで対応）、ランダム、バタフライ、増長が可能
パケットペイロード(basic) ユーザ定義の1～18byteパターン、8bitインクリメントパターンの繰り返し使用が可能
パケットスケジュールモード Normal(stream interleaved mode) - 標準スケジュールモード、高精度レート、パケットの変動、フレーム間ギャップ
受信エンジン
ポート毎にトレース可能なストリーム数 1（ワイヤースピード）
ストリーム統計
  • RX Mbit/s、パケット/s、パケット数、バイト数
ハードウェア仕様
発振器特性
  • 初期精度3ppm
  • 周波数ドリフト（1年目以降+/-3ppm,15年以上+/-15ppm）
  • 温度安定性：+/- 20 ppm（総合安定性 +/- 35 ppm）
AC電圧 100V - 240V
周波数 50Hz - 60Hz
最大電流 120V/2A, 240V/1A
最大消費電力 220W
重量 7.5 kg
環境 動作温度：10～35º C。保存温度：-40～70ºC。湿度：8％～90％（無結露）
サイズ W: 48.26 cm, H: 4.45 cm, D: 37 cm
Max. Noise 67,5 dBA
認証 FCC (米国)、CE (欧州)
