Network Intelligent Adaptor
Network Intelligent Adaptor
IP系 試験・測定・監視・検証機
100GbE/40GbE/25GbE/10GbE/1GbE ネットワーク・インテリジェント・アダプターカード
Fiberblazeネットワークインテリジェントアダプタは、ディープパケットインスペクション(DPI)、フロー解析等で必要となるLayer2～Layer7のトラフィック解析をアダプタ上で行う事で、ホストCPUの処理を大幅に削減し、各種ネットワークアプリケーションの高速化を実現します。
Benefits
- 低価格
- システムへの簡易な実装・設定を可能にする各種API/Driverの提供
- 迅速なサポート

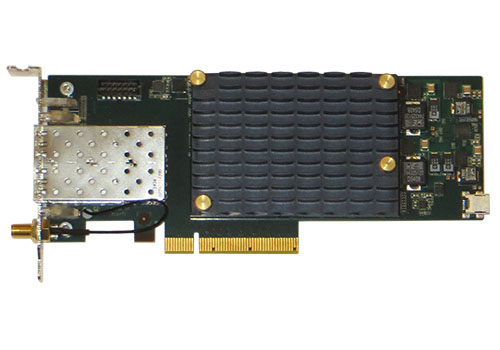

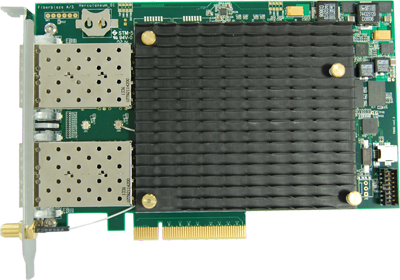

| 型番 | fbC4G | fbC2XGhh |
|---|---|---|
| プラットフォーム（写真） |  |
 |
| 対応メディアレート | 1G/100M/10M x 4 | 10G/1G/100M/10M x 2 |
| インタフェース形式 | SFP | SFP+/SFP |
| PCIe インタフェース | PCIe Gen2 x8 | PCIe Gen3 x8 |
| FPGA | Virtex-6 LX130T | Virtex-7 VX690T |
| オンボードメモリ容量 | 4GB DDR3 | 4GB DDR3 |
| アダプタ形状 | Standard height half length | Half height half length |

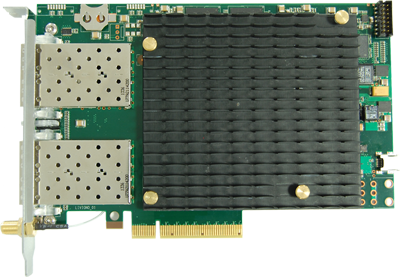

| 型番 | fbC4XGg3 | fbC2CGg3(詳細はこちら) |
|---|---|---|
| プラットフォーム（写真） |  |
 |
| ラインインタフェース | 10G/1G/100M/10M x 4 | 100G/50G*/40G/25G x 2 10G x 8 |
| インタフェース形式 | SFP+/SFP | QSFP28 / QSFP+ |
| PCIe インタフェース | PCIe Gen3 x8 | PCIe Gen3 x16 |
| FPGA | Virtex-7 VX330T | Virtex Ultrascale/Ultrascale+ |
| オンボードメモリ容量 | 8GB DDR3 | 16GB DDR4 |
| アダプタ形状 | Standard height half length | Standard height full length |
| 型番 | fbC2CGhh | fbC2CGg5 |
|---|---|---|
| プラットフォーム（写真） |  |
 |
| ラインインタフェース | 100G/40G/25G x 2 10G x8 |
100G/50G*/40G/25G x2 10G x8 |
| インタフェース形式 | QSFP28 / QSFP+ | QSFP28 / QSFP+ |
| PCIe インタフェース | PCIe Gen3 x16 | PCIe Gen3 x16 |
| FPGA | Kintex UltraScale+ | Kintex UltraScale+ |
| オンボードメモリ容量 | 8GB DDR4 | 16GB DDR4 |
| アダプタ形状 | Half height half length | Full height half length |

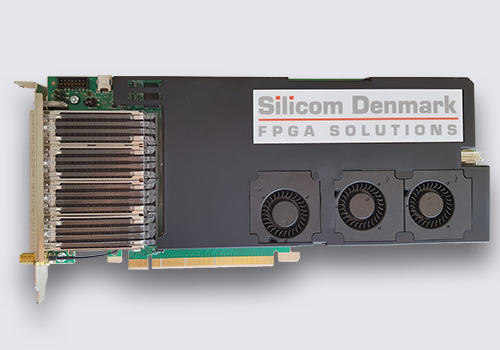

| 型番 | fbC4CGg3 |
|---|---|
| プラットフォーム（写真） |  |
| ラインインタフェース | 10G x16 |
| インタフェース形式 | QSFP+ |
| PCIe インタフェース | PCIe Gen3 x16 |
| FPGA | Virtex Ultrascale |
| オンボードメモリ容量 | 16GB DDR4 |
| アダプタ形状 | Standard height full length |

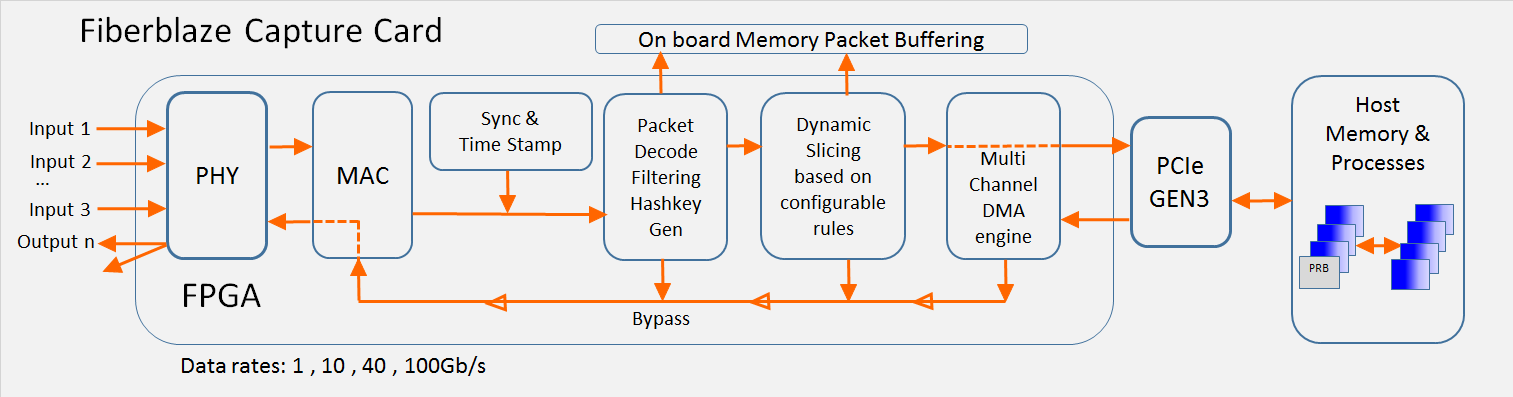

Fiberblaze キャプチャアダプタの構成は、FPGA ファームウエアと C コンパチブルの API(fbCAPTURE) からなり、Linux 及び Windows を介して各種アダプタのパフォーマンスを完全に引き出す事ができます。各キャプチャアダプタは、ラインレート環境下でのパケットロスを回避する為に、強力な FPGA と大容量の高速メモリによって構成されています。一般的な API を用いる事で、ソフトウエアの統合を繰り返す事無しに、 1G,10G,25G,40G,100G への移行を簡易に行う事が出来ます。
SOFTWARE API:
- WinPCAP, LibPCAPコンパチブル
- 独立したホストバッファを持つマルチDMAチャネル（64チャンネル）
- CコンパチブルAPI(DLL/Shared library)
- Windows, Linuxドライバを装備
TIME STAMPING & SYNC:
- 分解能＝3.2ns
- 確度＝20ns
- 外部同期：PPS
- 複数アダプタ間でのデージーチェーン接続による同期に対応
NETWORK CONNECTIVITY:
- SFP, SFP+, QSFP+, CFP4, QSFP28 モジュールによるI/F構成
- スパン/ミラーポート及び各種光インラインTAPによる接続に対応
- オートネゴシエーション機能を装備
PERFORMANCE:
- ハードウエアフィルタの有無によらず、ラインレートキャプチャが可能
- 外部バスとしてPCIe Gen3, Gen2, Gen1 に対応
PACKET SLICING:
メモリやストレージ容量を節約する包括的なパケットスライス機能
- 固定長
- 特定ヘッダ及び、ユーザ定義によるオフセット
FILTERS:
リアルタイムで定義/統合可能な包括的なハードウエアフィルタ機能（レンジフィルタ、パターンフィルタ、マッチフィルタ、True or False 等、各種関数も提供）
- リンクレイヤ
- ARP, Tunnels(L2TP), MAC, VLAN incl. VLAN in VLAN, MPLS, etc
- インターネットレイヤ
- IPv4, IPv6, ICMP, RIP, OSPF, ECN, etc
- トランスポートレイヤ
- UDP, TCP, SCTP, etc
- アプリケーションレイヤ
- FTP, HTTP, LDAP, POP, RTP, SIP, SMTP, Telnet, GTPv1+v2, RNSAP, RANAP, etc
PACKET DESCRIPTOR:
ラインレート環境下、アダプタ上で以下のパケットヘッダを付与
- PCAPヘッダ
- スタンダードヘッダ
- 拡張ヘッダ
HOST SERVER LOAD BALANCING
最大64DMAチャンネルからのパケットを、複数のホストプロセッサに割り当てる事で負荷分散が可能。ホスト CPU へ負荷を掛ける事無く、2,3,5,Nタプルハッシュやフィルタールールによるパケット分散を実現。
STATISTICS:
RFC2819 RMON1 のサブセットに準拠した統計機能、各統計情報は1秒間隔で提供
- Network counter:
- オクテット数、CRC アレイメントエラー数、アンダーサイズパケット数、オーバーサイズパケット数、ジャバパケット数、他
FRAME PROCESSING
GTP Layer2-5 を含め、一般的な全てのプロトコルの構文解析及び正規化が可能。各フィールドは、バーチャルアドレス機能（ダイナミックオフセット機能）により、ホストアプリケーションが,
全てのプロトコルスタックを処理する必要なく、関連したフィールドに直接アクセスが可能。ホストリソースの使用を低減すると共にアプリケーションの高速化が可能。
ON BOARD SENSOR READINGS:
- FPGA温度（現在、最小、最大）
- 光モジュール出力レベル及び温度
- ポートのリンク状態
DE-DUPLICATION:
アダプタ上で重複パケットを削除。ホスト上で不要な処理を低減し、アプリケーションの高速化が可能。
DE-FRAGMENTATION:
連続的にフラグメントされた IP パケットをアダプタ上で再構成。ホスト CPU の消費リリースを低減。
