概要

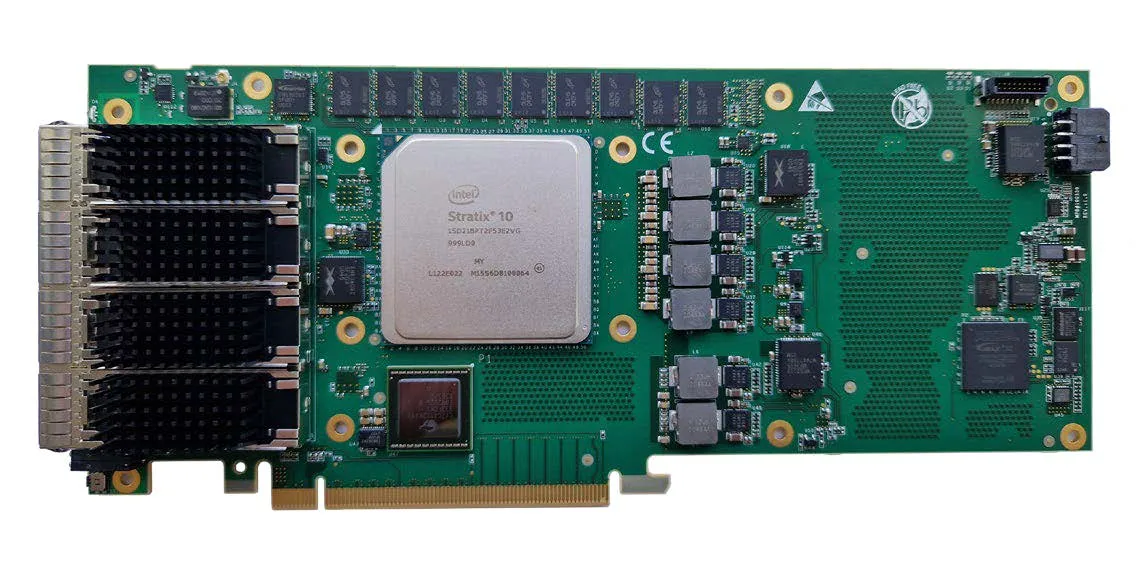

本製品は、Intel® Stratix® 10 DX 2100 FPGAに基づいたCPUオフロードを担うアクセラレータカードです。
内蔵メモリのHBM2は最大512GB/sの帯域幅を有し、大量のデータ処理を必要とするデータセンターや、仮想化環境(NFV,vBNG)、5Gコアネットワーク(UPF)などにて、プロセッサーの処理負担を軽減します。さらに、4x100GbE (QSFP28)の大容量ポートで、高速なデータ転送にも対応できます。
本製品はIntel® Open FPGA Stack (IOFS)をサポートし、FIM（IntelOFS FPGA Interface Manager）による、アプリケーションとアクセラレーションの開発に共通のインターフェース、ドライバー、API、及びFPGAファクトリイメージを提供します。
特徴
- Intel® Stratix® 10 DX 2100
- メモリ容量 HBM2: 8GB、DDR4: 32GB + ECC、QDR-IV: 144Mbit
- QSFP28x4（100/40/25/10GbE）
- Time Synchronization via IEEE 1588 (PTP) and SyncE (オプション)

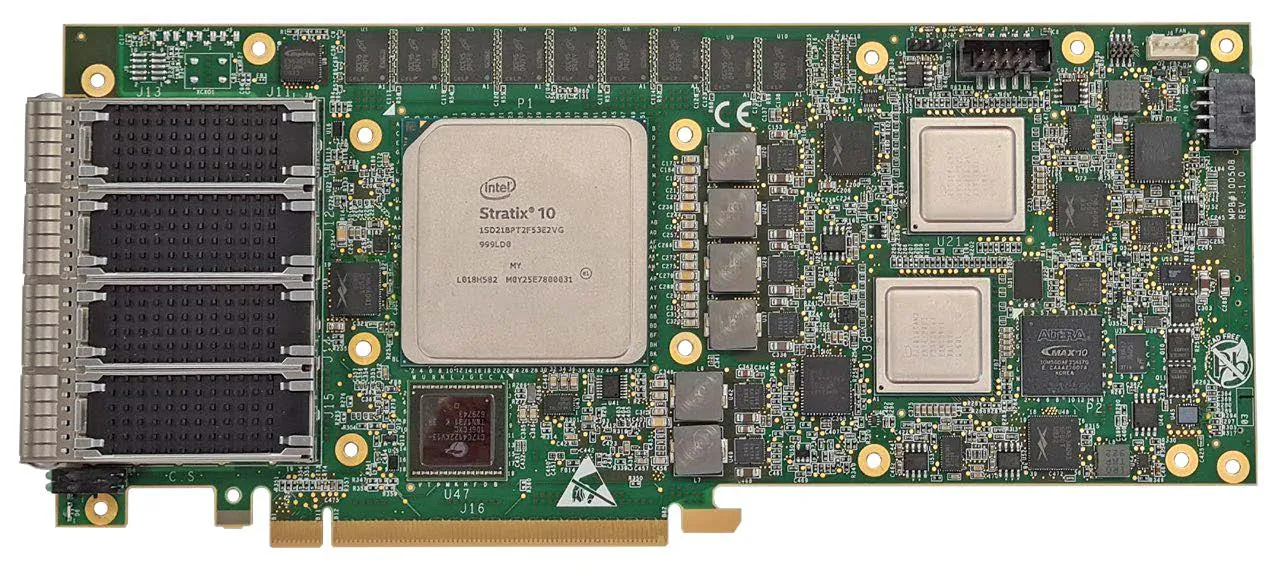

- Intel® E810-CAM1(N5014のみ)
- PCIe x16 Gen4
 |
 |
| N5013 | N5014 |
Fronthaul Interface
- 8x10GE, 4x25GE, 2x100GE
- Split 7-2x /Split8,
- O-RAN C3, C2 ,C1 Timing Configuration (1588 PTPグランドマスター/バウンダリークロック)
- CPRI support, SyncE
FEC処理
- LDPC Gen 3.0 (URLLC support) encoder及びdecoder
- Rate Match
- De-Rate Match
- HARQ
- CRC
- TB-CB conversion
ネットワークインターフェース
| IEEE標準 | IEEE 802.3 100GbE, 40GbE, 25GbE, 10GbE |
|---|---|
| インターフェース | ▪ 物理インターフェース: 4 x QSFP28 ▪ QSFP28モジュール マルチモード SR(850nm), シングルモード LR(1310nm), DACケーブル対応 ▪ データレート：4x100, 4x40, 16x25, 16x10 Gbps |
| PCI バス | ▪ PCIe 4.0 x16 ▪ (N5014のみ) FPGAと 2x E810-CAM1のバスはオンボード Broadcom 48x PCIe スイッチを経由してPCIeコネクタに接続 |
一般技術仕様
| NIC 詳細(N5014のみ) | Intel® E810-CAM1 ▪ Broadcom 48x PCIe スイッチを経由してPCIeコネクタに接続 ▪ Linuxドライバに対応するハードウェアインターフェースを実装 ▪ Data Plan Development Toolkit (DPDK) 対応 |
|---|---|
| FPGA 詳細 | Intel® Stratix® 10 DX 2100 ▪ 2.073M Logic Element Fabric ▪ HBM2: 8GB (2x4 GB, internal) ▪ (N5014のみ)Broadcom 48x PCIe スイッチを経由してPCIeコネクタに接続 |
| 構成 | ▪ 構成フラッシュメモリは複数のブートイメージをサポートし、 工場出荷時のデフォルトイメージに自動的にフォールバック可能 ▪ FPGA構成をPCIe経由でフラッシュメモリにアップロード可能 |
| オンボードメモリ | ▪ DDR4: 32GB+ECC(x18 devices), 2 banks of 16G + ECC ▪ QDR-IV: 144Mbit ▪ HBM2: 8GB(Stratix 10 DX2100に内蔵) |
| オンボードクロック | ▪ PCIeクロック: 100 MHz ▪ 8x 出力用の再プログラム可能なクロックジェネレータ ▪ ネットワーク同期対応 |
| 追加ボードサポート | ▪ オンボードの電力/温度センサー(SMBus/I2C経由) ▪ ボードステータス/ボード管理LED |
| 寸法 | ▪ 重量: 1,600g ▪ Full height, ¾ length, Dual Slot Passive ▪ 厚さ: 35.5mm |
| 環境 | ▪ 温度(非動作時): -40 - 65°C ▪ 温度(動作時) : -5 – 50°C ▪ 湿度(動作時) : 5 – 85% ▪ ハードウェア認証: RoHS, FCC Class A, CE, UL |
| 温度 | ▪ dual slot 向けのpassive heat sink |
| 電力 | ▪ 最大225W ▪ 最大75W(PCIeスロット使用) ▪ 最大150W(12V AUX 2x4 コネクタ使用) |
| ポートLED | ▪ 4 x Link/ ACT for the 4 x QSFP28, on bracket ▪ 1 x multi color status LED, on bracket |
| Time Synchronization | ▪ Sync-E/ 1588 standard(SWはオプション) ▪ SMAコネクタ搭載のブラケット(オプション) ▪ 外部Syncブラケット対応(4 x SMA for in/out of PPS and 10MHz) ▪ PTP: x86 PTP4L対応 ▪ PLL: ZL30793 |
| ボード管理 | ▪ Intel® Max® 10 FPGA Board Management Controller ▪ 電圧レベルモニタリング ▪ 過熱保護機能 ▪ 過電流保護(12V供給時) |
オーダー情報
| FB4CGG2@S10D21-D00P0 | Silicom FPGA SmartNIC N5013 (base) |
|---|---|
| FB4CGG2@S10D21-D20P0 | Silicom FPGA SmartNIC N5014 (base + 2xE810-CAM1) |
