GOOSE Monitor

スマートグリッド IP系 試験・測定・監視・検証機



GOOSE Monitorは電力システムの自動化と通信を標準化する国際規格であるIEC 61850を実装したIED(Intelligent Electronic Device）機器間のGOOSE(Generic Object Oriented Substation Event)通信を取得し、変電所内や変電所間の障害や状態監視を提供するソリューションです。
GOOSEプロトコルはマルチキャストを用いた高速メッセージサービスで、GOOSE MonitorはIED機器が交換する数千ものメッセージをリアルタイムでモニタし、直感的なGUIにより電力システムの問題点及びその発生箇所を迅速に解析します。





特徴
  • IEC61850準拠

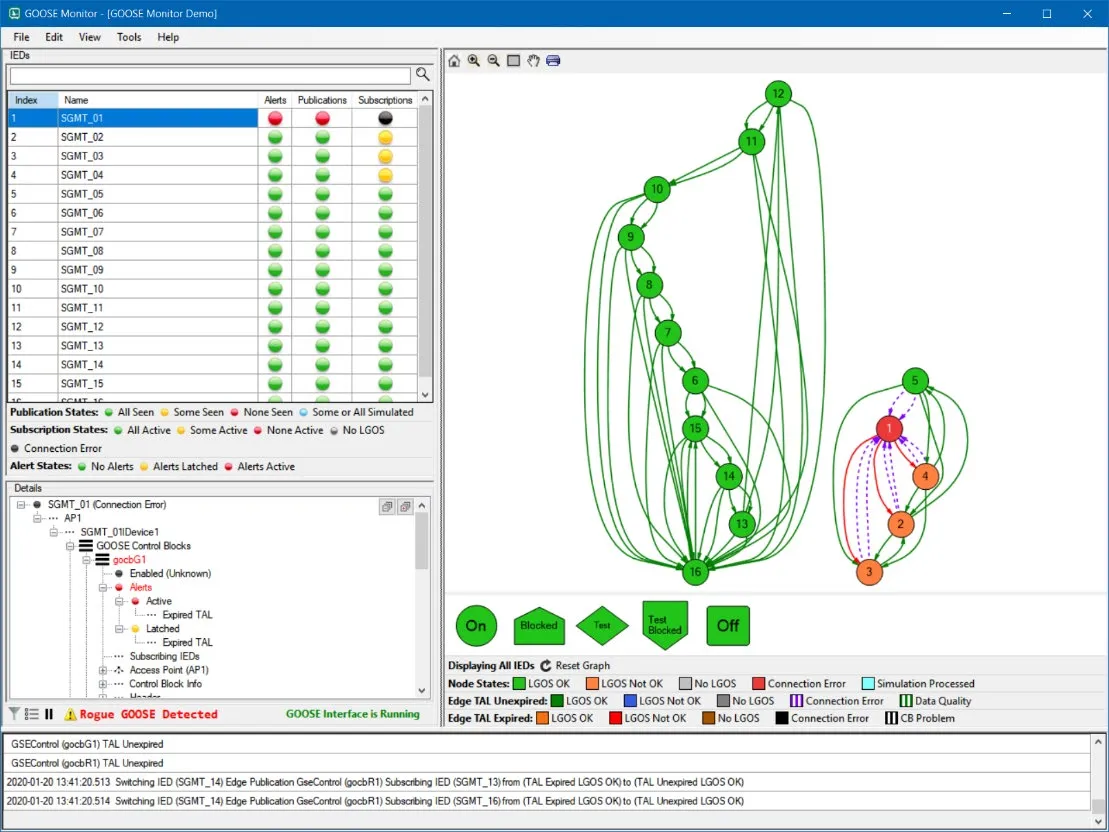

  • 簡易なGUI操作よるIEDダイアグラムの自動生成、リアルタイムメッセージ解析
  • IEDダイアグラムの生成は、IEDのSCL（System ConfigurationLanguage)ファイルを取り込む事で実施

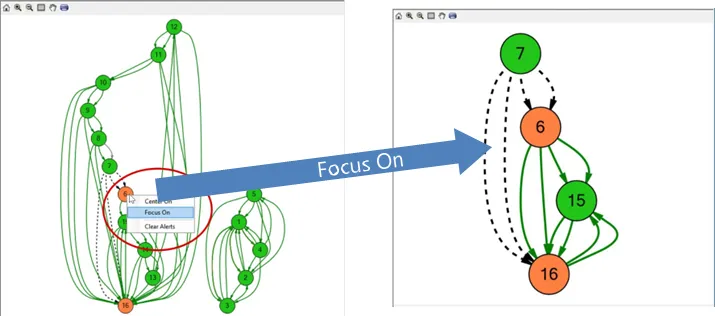

  • IEDダイヤグラムのノード及びエッジにマウスを移動しメニューを選択する事で、各部位の詳細情報を取得可能
  • IPマルチキャスト上のGOOSE/R-GOOSEメッセージに対応
  • GOOSEメッセージのステータス及びデコード情報の解析
  • 不正GOOSEメッセージの検知及び通知
  • GOOSEパケットの取得はL2スイッチのミラーポート、またはTapを介して実施
  • Microsoft Windows10/11に対応
  • ソフトウエアサブスクリプション（1ノード／コーポレート）ライセンス（1年間）
IEC61850システム導入時の正常性検証
  • 各IED機器の構成
  • トラフィック
  • トポロジー
IEC61850システム導入後の状態監視
  • Publication（発信）Subscription（受信）メッセージペアの正常性監視

    • －不正／無効メッセージの監視による障害リスクへの対策
    －TAL（TimeAllowedtoLive）値を超えたタイムアウトの発生
    －IPの重複、不適当なID等

  • 障害発生時のアラート
