Net.Time Tau
Net.Time Tau
PTP 5G IP系 試験・測定・監視・検証機
本機器は、PTPグランドマスタ、PTPバウンダリクロック、NTPサーバ等の時刻供給機能の他にPPS、Clock、SyncE、T1/E1等の多数のI/Fを包含したクロック供給機器としての使用が可能です。
 |
 |
PTP 機能
- マスタ／スレーブ設定
- バウンダリクロック機能
- ポート毎に最大256ユニキャストノード（128pps)
- ポートA,ポートBは独立したプロファイルを割当可能
NTP 機能
- NTPv3 (RFC 1305), NTPv4 (RFC 5905) ,SNTPv3 (RFC 1769)
- ポート毎に最高250,000トランザクション/s
SyncE 機能
- クロック信号の発信
- ESMCのデコード及び転送
- 対応ポート： RJ-45（100BASE-TX, 1000BASE-T）, SFP（100BASE-FX, 1000BASE-SX / LX / ZX / BX）
プロトコルトランスレータ機能
- PTP Slave機能を用いてポートBで取得したクロックを、他のプロトコル（NTP）また他のプロファイル（PTP）が割り当てられたポートAに転送可能
GNSS
- GPS/GLONASS/Beidou/Galileo（複数選択可能）
- 固定位置モードに対応
- UTC－TAI間の自動オフセット機能（閏秒等）
- アンテナ自動検出及びケーブル遅延補償機能

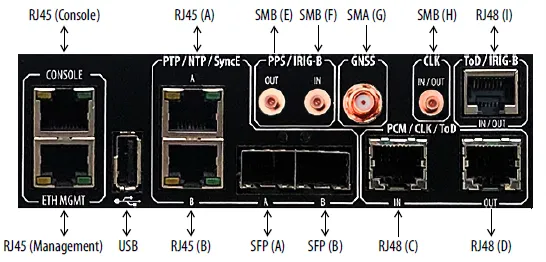

コントロールポート
- RJ45 Ethernet 10/100M Ethernet x1
- RJ45 シリアルコンソール x1
PTP/NTPポート
- SFP(10/100/1000M Ethernet）or RJ45(10/100/1000M Ethernet）x2
クロックポート
- SMA 50Ω x1
- SMB 50Ω x3
- RJ-48（RS-422） 100Ω x1

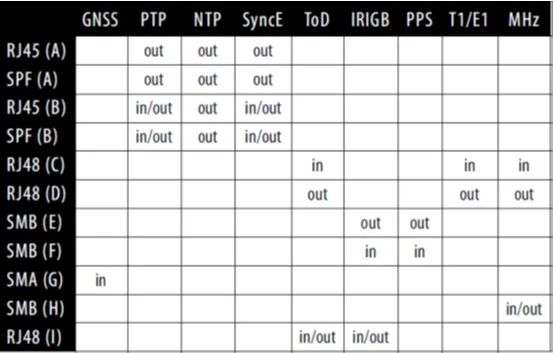

リファレンス入出力：
- リファレンス入力：GNSS,ToD,PTP,SyncE,T1/E1,1pps,MHz（1.5/2.0/5/10MHz)
- リファレンス出力：PTP,NTP,ToD,SyncE,T1/E1,1pps,MHz（1.5/2.0/5/10MHz)
クロックパフォーマンス
-
同期に必要な時間
OCXO：5分未満
Rubidium：4時間未満
精度
- ToD：+/-10ns(OCXO/Rubidium)
-
GNSS：+/-45ns(OCXO)
+/-45ns(Rubidium)
ホールドオーバー時間
+/-500ns
- 2時間（OCXO）
- 24時間（Rubidium）
+/-1us
- 4時間（OCXO）
- 48時間（Rubidium）
Net.Time 筐体仕様
| 寸法 | w435x h44 x d228(mm) ,1Uラックマウント型 |
|---|---|
| 重量 | 1.9 kg |
| 保存環境 | 温度-40～+70℃、湿度0～95% |
| MTBF | 150,000時間(OCXO)、140,000(Rubidium） |
| 電源 |
|
| 安全性認証等 |
|
