本システムは大きく分けて次の３つの要素で構成されます。

プローブ：	T1, E1または Ethernet回線インタフェースを有し、シグナリングメッセージをキャプチャします｡また、キャプチャしたメッセージを解析しxDR（呼情報）を生成します。
セントラルサーバ：	各プローブで生成されたxDRにアクセスし、その情報を保存します。また、呼が複数のプロトコルによるシグナリングメッセージにまたがっている場合は、関連付けを行い管理します。さらに、クライアントからの要求に応じてフィルタリングを行い、レポートの基になる情報を生成します。（セントラルサーバはプローブと同じサーバーにインストールすることが可能です）
クライアント：	セントラルサーバにアクセスし、呼の統計情報を表示、レポートします。また、任意のプローブの任意の回線にアクセスし、リアルタイムでシグナリングメッセージをモニタします。
マルチ・プローブ/マルチ・ユーザーの例

レポート・ジェネレータには標準のxDRレポート・ジェネレータと、カスタマイズ専用製品のKPI/KQIレポート・ジェネレータの２種類があります。

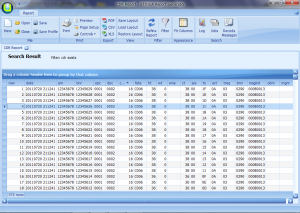

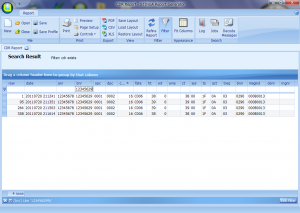

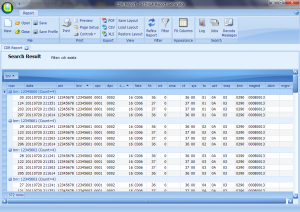

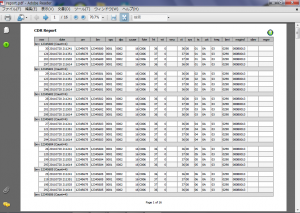

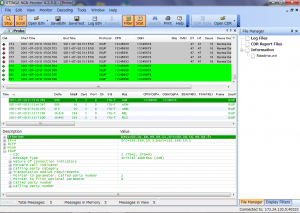

xDRレポート・ジェネレータ xDRレポート・ジェネレータは、セントラルサーバに保存されているxDRファイル（１ファイル/時間）にアクセスし、ユーザーが指定する日時（例えば2011年7月1日の１９時台と２０時台等）に発生した呼の統計を表示します。表示される統計値の項目はプロトコルにより異なります。（下図はISUP Callレポートの事例です） 表示された呼情報は、さらにフィルタを使用した絞りこみや任意の項目でソートして表示させることができます。また、任意の項目でグループ化して表示させることもできます。 表示された情報は、ｐｄｆ、ｃｓｖ、xls形式で出力することができますので、後の統計解析にも便利にご利用いただけます。 セントラルサーバに保存されるxDRには生データを含みますので、この画面からSTINGA NGN Monitorを呼出し、表示中の呼に関するメッセージをプロトコルレベルで解析することができます。（コールトレースレベルでの解析も可能です） xDRレポート・ジェネレータでは、１コール（呼）１行で表示されます。 着番号毎にグループ化した表示例 着番号”12345629”で表示フィルタを行った例 PDF形式でのレポート出力 （着番号毎にグループ化した例） ※ xDRの生成が可能なプロトコルについては下段をご参照ください。

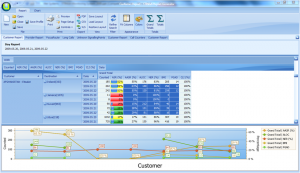

KPI/KQIレポート・ジェネレータ xDRレポート・ジェネレータの機能に加え、各呼の統計情報を数値テーブル、グラフおよびダッシュボード等を用いて多彩に表示します。予め設定しておいた閾値を越えると警告を行うことができます。本レポート・ジェネレータはカスタマイズ製品です。 KIP/KQIレポート・ジェネレータの表示画面例

リアルタイムモニタに対応したプロトコル一覧です。

• SS7 (ITU/ETSI/ANSI/Japanese/Chinese)
  • MTP, ISUP, IUP, BICC, SCCP, TCAP, MAP, CAP, SMS, IS-41
  • INAP: Core INAP, INAP CS1, INAP CS2, Ericsson/Alcatel Core INAP, Siemens INAP,
    Ericsson/Alcatel INAP CS+, BT INAP CS+, Ericsson Light Weight INAP
• SIGTRAN
  • M2PA, M2UA, M3UA, IUA, SUA, DUA, V5UA
• SS7 over RUDP
• SIP, SIP-T/SIP-I
• SDP
• STUN
• H.323
  • H.225.0 (Q.931, RAS)
• MGCP, Megaco/H.248
• T.38
• RTP, RTCP
• ISDN PRI/BRI (Euro ISDN), Q.SIG, DPNSS/DASS2
• V5.1/V5.2
• GSM/CDMA Abis
• GSM/CDMA A: BSSMAP, DTAP
• GPRS Gb
• GPRS Gi/Mb: DIAMETER and RADIUS
• GPRS Gn/GP: GTP’, GTP-U, GTP-C
• GPRS C/D/E/F/Gc/Gd/Gf/Gr/Lg/Lh/MM5/Vx: MAP
• GPRS Gs: BSSAP+
• UMTS Nb, Iub, Iur, IuCS: ALCAP
• ATM AAL5
• SAAL (SSCOP, SSCF)
• PNNI, AINI
