Xena C-Odin-10G-4S-2P-Combi

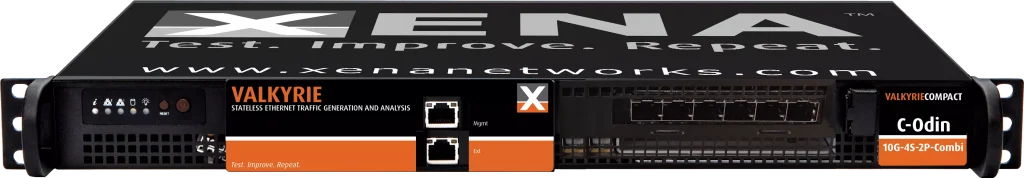

Xena C-Odin-10G-4S-2P-Combi は、10GbE ポートを2つ、10MbE/ 100MbE/ 1000MbE ポートを4つ備えた ValkyrieBay/ ValkyrieCompact 用テストモジュールです。





特徴

  • SFP+ をサポート
  • ハイコストパフォーマンス
  • ハードウェア1年保証、ソフトウェア3年間無償アップグレード
ポート仕様
対応メディアレート 10Gbps, 1Gbps
テストポート数 2x 10GbE/ 4x 1GbE
対応インターフェース SFP+ ケージ

  • 2x 10GBASE-SR/ LR/ LRM/ ER/ DACケーブル

SFP ケージ

  • 4x 10BASE-T/ X(SFP-MSA)
  • 4x 100BASE-T/ X(SFP-MSA)/ FX/ BX
  • 4x 1000BASE-T/ X(SFP-MSA)
トランシーバ数 2x SFP+ メディアI/F
4x SFP メディアI/F
ポート統計機能 リングステート、FCSエラー、ポーズフレーム、ARP/PING、エラー挿入、トレーニングパケット
フレーム間隔（IFG） 16～56byte（デフォルト20byte: 8Bプリアンブル(SFDを含む)＋12B IFG)
送信ラインレート アイドルギャップを強制する事で実効ラインレートを-1,000ppm（-10ppm単位）まで調整可能
送信ラインクロック -400～400ppm（0.001ppmステップ）の範囲で調整可能（全ポート共有）
ARP/PING ポート毎にIP, MACアドレスを設定可能
フィールドアップグレード FPGAファームウエア、操作用ソフトウエア共に完全対応
ヒストグラム統計 ポート毎の2つのリアルタイムヒストグラム。各ヒストグラムはRX/TXパケット長、全トラフィック、または特定のトラフィックに対する遅延分布。フィルター機能を提供
TX無効機能 TXポートのリンクを無効にする事が可能
IGMPv2マルチキャスト機能 IGMPv2を用いたマルチキャストへの連続的な参加が可能。期間を変更できるインターバル設定付き
発振器特性
  • 初期精度3ppm
  • 周波数ドリフト（1年目以降+/-3ppm,15年以上+/-15ppm）
  • 温度安定性：+/- 20 ppm（システム安定性 +/- 35 ppm）
送信エンジン
ポート毎のストリーム数 10G: 256個（ワイヤスピード）
1G: 32個（ワイヤスピード）
ストリーム毎のテストペイロード挿入 ワイヤスピードにて、タイムスタンプ、シーケンス番号、各ヘッダーでのFCSを包含したパケットを送出可能。
ストリーム統計 TX Mbit/s、packets/s、パケット数、バイト数、FCS エラー、ポーズフレーム
帯域幅プロファイル バーストサイズ及び密度を定義。ユニフォームとバースト的な帯域幅プロファイルストリームは交互に配置が可能
フィールド変更機能 値の増加、減少、ランダム化が可能な16bitフィールド変更機能。各フィールド変更機能は、設定可能なビットマスク、繰り返し、最小、最大、ステップパラメータを包含。 ストリーム毎に8個のフィールド変換機能を使用可能。
パケット長制御 パケット長の固定、ランダム、バタフライ、増長が可能。 パケット長は56byte～12288byteまで対応。
パケットペイロード ユーザ定義の1～18byteパターン、8bitインクリメントパターンの繰り返し使用が可能
エラー生成 最小56byte最大16384byteのパケット長、シーケンス挿入、順番違い、ペイロード完全性、FCSエラーを生成可能
TXパケットヘッダー及びRXデコード機能 Ethernet、Ethernet II、VLAN、ARP、IPv4、IPv6、UDP、TCP、LLC、SNAP、GTP、ICMP、RTP、RTCP、STP、MPLS、PBB、及びユーザー定義
パケットスケジュールモード
  • Normal（ストリームインターリーブモード）：標準スケジュールモード。高精度レート、パケットIFG変動が少々発生。
  • Strict Uniform：新スケジュールモード。100%均一のIFG。設定されたレートに対する偏差が少々発生。
  • Sequential packet scheduling（連続的ストリームスケジュール）：ストリームが順番に連続して流れるようにスケジュール。ストリーム毎にパケット数を設定可能
  • Burst：ストリーム毎にバーストトラフィックを起こす。動作するストリームでのバーストはバーストグループを形成。ユーザーはバーストグループの開始から次のバーストグループの開始までの時間を指定。
受信エンジン
ポート毎にトレース可能なストリーム数 10G: 2048（ワイヤースピード）
1G: 680（ワイヤースピード）
受信パケットのテストペイロード自動検知機能 レイテンシ、ロス、ペイロード完全性、シーケンスエラー、順番違いのチェックや分析のリアルタイムな報告
ジッター計測 MEF10に準拠したジッター（パケット遅延変動）計測。8nsの確度で32ストリームまで計測可能
ストリーム統計
  • RX Mbit/s、パケット/s、パケット数、バイト数
  • ロス、ペイロード完全性エラー、シーケンスエラー、順番違い
  • 最小、最大、平均遅延
  • 最小、最大、平均ジッター
遅延計測確度 10G: ±8 ns
1G: ± 16/ 32 ns （光ファイバケーブル／カッパーケーブル）
遅延計測分解能 8 ns（遅延計測は校正可能であり、トランシーバモジュールからの遅延を除去可能）
フィルター数
  • 64bitパターンマッチ（オフセット、ビットマスク機能を含む） x6
  • フレーム長比較（短、長、比較） x6
  • パターンマッチ、パケット長を 要素に’AND/OR’を用いて表現したユーザ定義フィルタ x6
フィルター統計 フィルタ毎：RX Mbit/s、パケット/s、パケット数、バイト数
キャプチャ
キャプチャ機能 テストペイロードを除く全トラフィック、FCSエラー、フィルタマッチ
キャプチャ スタート・ストップトリガ 無し、FCSエラー、フィルタマッチ
キャプチャ可能な パケットサイズ 16～16384bytes
ポート毎の キャプチャバッファサイズ 10G: 64KB
1G: 16KB
低速キャプチャバッファ 4096パケット
