Xena Ethernet traffic generation & analysis

IP系 試験・測定・監視・検証機 レガシーネットワーク系 試験・測定・監視・検証機

Stateless Traffic Generation & Analysis Platform



Xenaテストモジュールは、Ethernet の機能テスト及び負荷テストを従来のシステムよりも大幅な低コストで実現した、トラフィックジェネレータ及び性能テスト統合プラットフォームです。
操作性・拡張性・相互運用性に優れた筐体は業界最高クラスのポート密度を有し、かつポート当たりの消費電力を最小に抑えています。
Xenaテストモジュールは既存のハイエンドトラフィックジェネレータの補完機器、または代替機として理想的なソリューションであり、また独自の試験環境を構築するコストを大幅に削減することができます。
800GbE/ 400GbE/ 200GbE/ 100GbE/ 50GbE/ 40GbE/ 25GbE/ 10GbE/ 5GbE/ 2.5GbE/ 1GbE/ 100MbE/ 10MbE と幅広い Ethernet 規格に対応しており、最大7規格に1モジュール (Thor-400G-7S-1P) で対応できます。
トラフィック生成/ 解析機能では、ワイヤーレートでの負荷テストや意図的なエラー発生、任意のストリーム環境下におかれたネットワーク機器の機能テストを行えます。また生成する各ストリームのそれぞれにパケット長、パケット間隔、送信レート、プロトコルスタック等を定義することができます。

特徴
  • 800GbE/ 400GbE/ 200GbE/ 100GbE/ 50GbE/ 40GbE/ 25GbE/ 10GbE/ 5GbE/ 2.5GbE/ 1GbE/ 100MbE/ 10MbE 対応トラフィックジェネレータ
  • 高ポート密度、ポート単価は既存製品の半額以下
  • Tcl/ Python/ VB/ Java 等、全ての TCP/IP 自動化スクリプトに対応
  • ストリームベーストラフィックジェネレーション
  • RFC 1564, 2544, 2889, 3918 テストスィート付属
  • ラインレートキャプチャ機能（Filter&Trigger付、PCAPフォーマットに対応）
  • Microsoft Excel を使用したテストシナリオの作成、実行、統計レポートの作成が可能
  • リモートオペレーションに対応
  • 高精度なスループット、遅延、パケットロス、シーケンスエラー、順序反転エラー等の測定機能
  • トラフィックジェネレーションと遅延測定の為の同期が可能
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
  • 筐体は2種類、12モジュール搭載可能な4U型シャーシ XenaBay と、1モジュール搭載1U型シャーシ XenaCompact

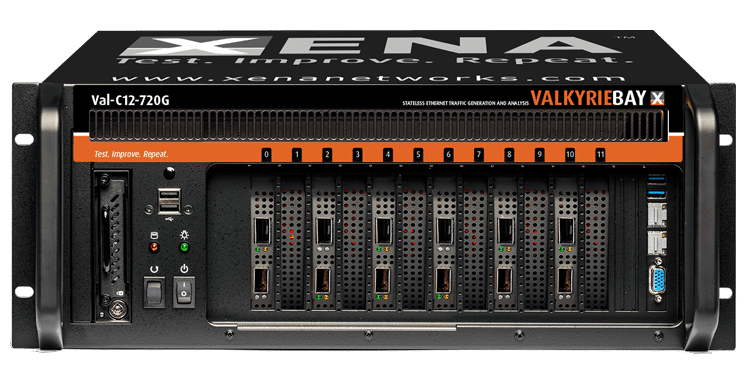

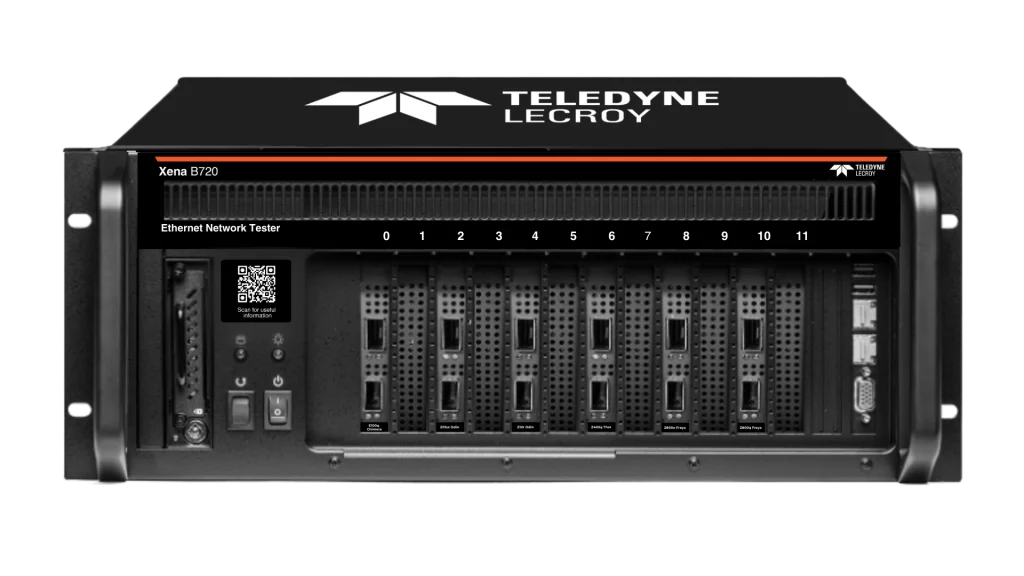

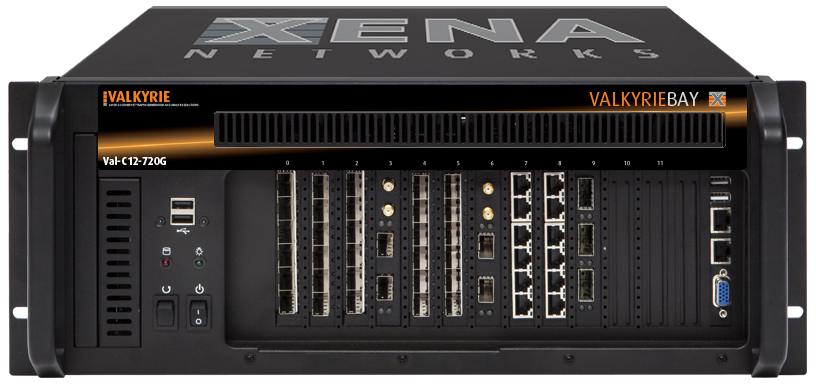

XenaBay B720
シャーシ仕様
  • 100GbE までのモジュールに対応
  • 4U シャーシ, 12 スロット
  • 17 x 43.5 x 45cm (H x W x D)
  • 16.5kg (モジュールなし)
  • 最大ノイズ 58.5 dBA
Speed 最大ポート数 インタフェース
1GbE 以下 72 RJ45, SFP
2.5GbE 72 RJ45
5GbE 72 RJ45
10GbE 72
72
24
144		 RJ45
SFP+: SR/ LR optical
XFP: SR/ LR optical
QSFP+
25GbE 12
96		 SFP28
LR/ SR optical, CR electrical
40GbE 24 LR4/ SR4 optical, CR4 electrical
50GbE 48
48		 LR2/ SR2 optical, CR2 electrical
SR optical, CR electrical
100GE 24
24
8		 LR4/ SR4/ CWDM4 optical, CR4 electrical
SR2/ DR optical, CR2 electrical
SR10 optical

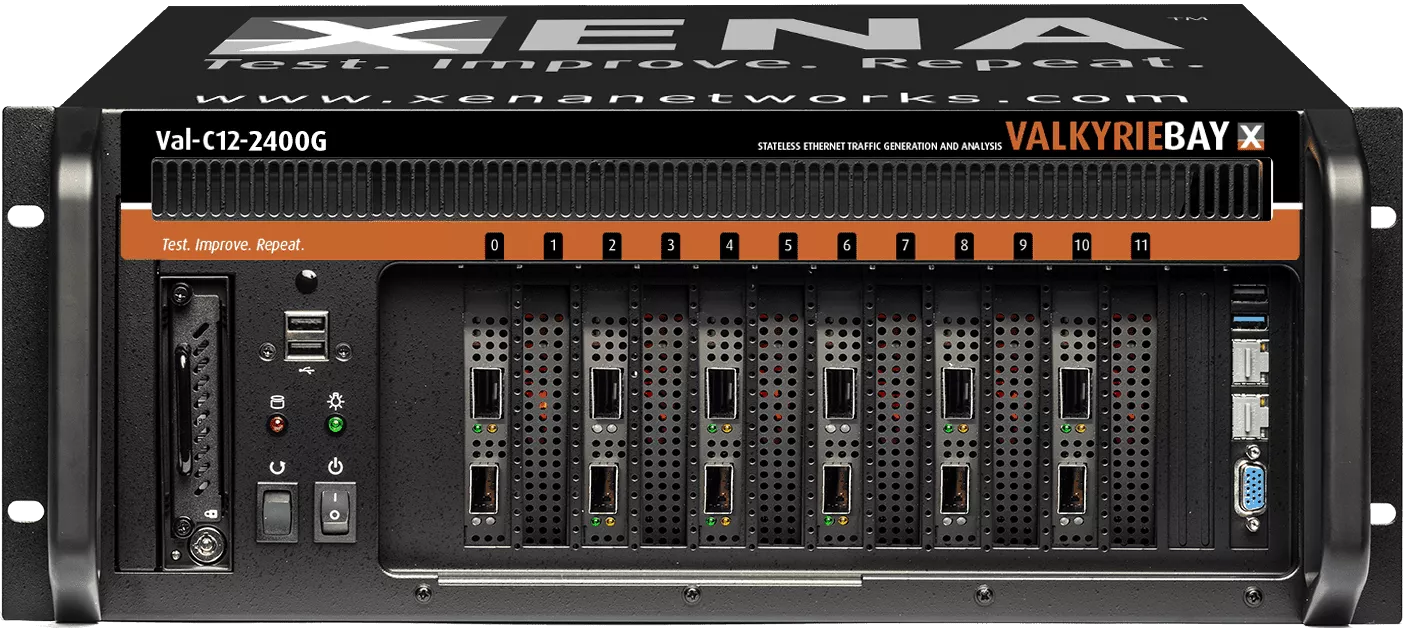

XenaBay B2400
シャーシ仕様
  • 800GbE までのモジュールに対応
  • 4Uシャーシ, 12スロット
  • 17 x 43.5 x 45cm (H x W x D)
  • 16.5kg (モジュールなし)
  • 最大ノイズ 58.5 dBA
Speed 最大ポート数 インタフェース
1GbE 以下 72 RJ45, SFP
2.5GbE 72 RJ45
5GbE 72 RJ45
10GbE 72
72
24
144		 RJ45
SFP+: SR/ LR optical
XFP: SR/ LR optical
QSFP+
25GbE 12
96		 SFP28
LR/ SR optical, CR electrical
40GbE 24 LR4/ SR4 optical, CR4 electrical
50GbE 48
48		 LR2/ SR2 optical, CR2 electrical
SR optical, CR electrical
100GbE 24
24
8		 LR4/ SR4/ CWDM4 optical, CR4 electrical
SR2/ DR optical, CR2 electrical
SR10 optical
200GbE 12
6		 DR4/ SR4/ FR4/ LR4/ CR4
CR8
400GbE 6 DR4/ FR8/ LR8

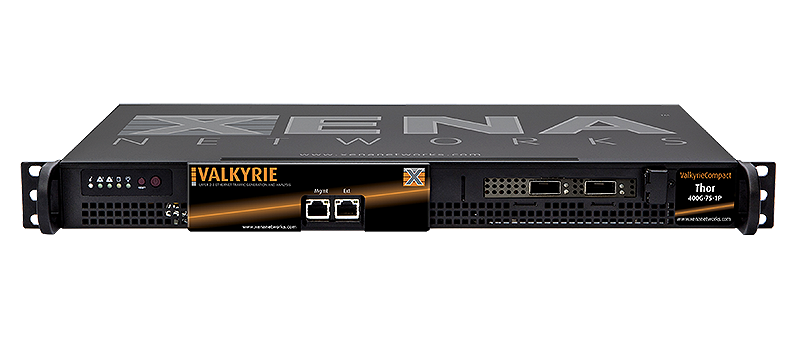

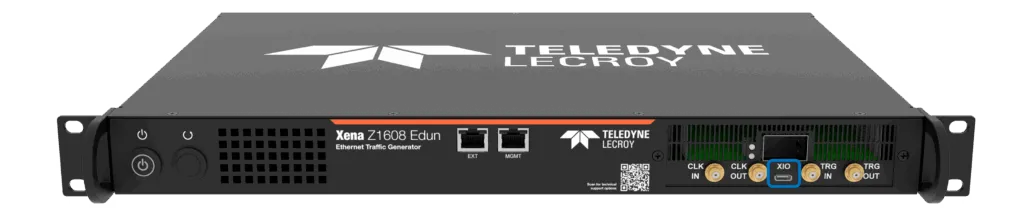

ValkyrieCompact シャーシ情報

ValkyrieCompact
Xena-ValkyrieCompact シャーシ仕様
  • 800GbE までのモジュールに対応
  • 1Uシャーシ, 1スロット
  • 標準版：48.26 x 4.45 x 25cm (H x W x D)、 4.5kg
  •  ハイパフォーマンス版：4.45 x 48.26 x 37cm (H x W x D)、7.5 kg
  • 最大ノイズ 71 dBA
800GbE
No モジュール名 ポート数／Ethernet メディアレート フォームファクタ 対応シャーシ -
1 Z800q Freya 1 x 800G/ 2x 400G/ 4x 200GG/ 8x 100G/ 8x 50G QSFP-DD800 / QSFP112 XenaBay 詳細
2 Z800o Freya 1x 800G/ 2x 400G/ 4x 200G/ 8x 100G/ 8x 50G OSFP XenaBay 詳細
3 Z800qac Freya 1x800G/ 2x 400G/ 4x 200G/ 8x 100G/ 8x 50G QSFP-DD800/ QSFP112 Xenacompact 詳細
4 Z800oac Freya 1x 800G/ 2x 400G/ 4x 200G/ 8x 100G/ 8x 50G OSFP Xenacompact 詳細
400GbE
No モジュール名 ポート数／Ethernet メディアレート フォームファクタ 対応シャーシ -
1 Z400q Thor 1x 400G/ 2x 200G/ 4x 100G/ 8x 50G/ 2x 40G/ 8x 25G/ 8x 10G QSFP-DD/ QSFP56/ QSFP28/ QSFP+

XenaBay

Xenacompact

 詳細
100GbE
No モジュール名 ポート数／Ethernet メディアレート フォームファクタ 対応シャーシ -
1 Z100q Loki 2x 100G/ 4x 50G/ 2x 50G PAM4/ 2x 40G/ 8x 25G/ 8x 10G QSFP28/ QSFP+

XenaBay

Xenacompact

 詳細
10GbE
No モジュール名 ポート数／Ethernet メディアレート フォームファクタ 対応シャーシ -
1 Z10s Odin 6x10G SFP+

XenaBay

Xenacompact

 詳細
2 Z10cc Odin 2x10G/ 4 x1G SFP/ SFP+

Xenacompact

 詳細
3 Z10sx Odin 6x10G/ 6x5G/ 6x2.5G/ 6x1G/ 6x100M/ 6x10M SFP+

XenaBay

Xenacompact

 詳細
4 Z10r Odin 6x10G/ 6x5G/ 6x2.5G/ 6x1G/ 6x100M RJ45

ValkyrieBay/

ValkyrieCompact

 詳細
1GbE
No モジュール名 ポート数／Ethernet メディアレート フォームファクタ 対応シャーシ -
1 Z01s Odin 6x1G/ 6x100M/ 6x10M SFP

XenaBay

Xenacompact

 詳細

Freya-800G-4S-1P
特徴
  • 800GbE/ 400GbE/ 200GbE/ 100GbE テストモジュール
  • 4種類の Ethernet メディアレートに対応 （1x 800Gbps, 2x 400Gbps, 4x 200Gbps, 8x 100Gbps）
  • 3年間のハードウェア保証・ソフトウェアアップデートービスを提供
仕様
対応メディアレート QSFP-DD800: 800Gbps/ 400Gbps/ 200Gbps/ 100Gbps
QSFP112: 400Gbps/ 200Gbps/ 100Gbps
テストポート数 1x 800GbE/ 2x 400GbE/ 4x200GbE/ 8x 100GbE
対応インタフェース QSFP-DD800 ケージ

  • 1x 800GE or PAM4
  • 2 or 1x 400GE
  • 4 or 2x 200GE
  • 8 or 4x 100GE

QSFP-DD112 ケージ

  • 1x 400GE
  • 2x 200GE
  • 4x 100GE

Freya-800G-4S-1P-OSFP
特徴
  • 4種類の Ethernet メディアレートに対応 （1x 800Gbps, 2x 400Gbps, 4x 200Gbps, 8x 100Gbps）
  • 112G SerDes 対応
  • オートネゴシエーション＆リンクトレーニング(AN/LT)
  • 3年間のハードウェア保証・ソフトウェアアップデートービスを提供
仕様
対応メディアレート 800Gbps/ 400Gbps/ 200Gbps/ 100Gbps
テストポート数 1x 800GbE/ 2x 400GbE/ 4x 200GbE/ 8x 100GbE
対応インタフェース OSFP ケージ

  • 1x 800GE
  • 2x 400GE
  • 4x 200GE
  • 8x 100GE

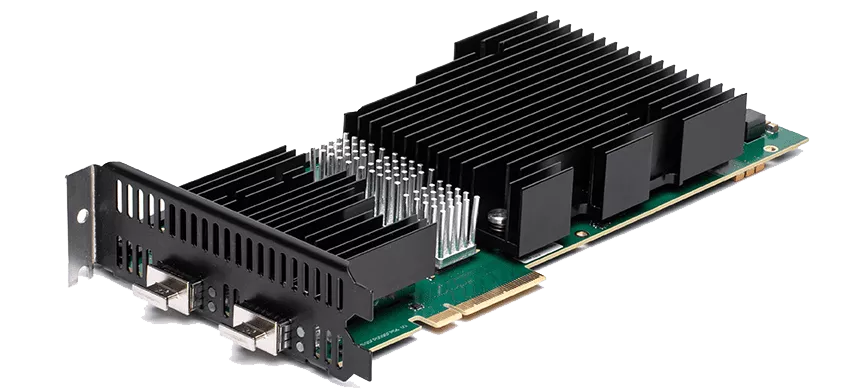

Z400q Thor
特徴
  • 400GbE/ 200GbE/ 100GbE/ 50GbE/ 40GbE/ 25GbE/ 10GbE テストモジュール
  • 4種類のメディアI/Fに対応 (QSFP-DD/ QSFP56/ QSFP28/ QSFP+)
  • 7種類の Ethernet メディアレートに対応（1x 400Gbps, 2x 200Gbps, 4x 100Gbps, 8x 50Gbps, 2x 40Gbps , 8x 25Gbps,
    8x 10Gbps）
  • ハイコストパフォーマンス
  • アイダイアグラム機能
  • 3年間のハードウェア保証・ソフトウェアアップデートービスを提供
仕様
対応メディアレート QSFP-DD : 400Gbps, 200Gbps, 100Gbps, 50Gbps, 40Gbps, 25Gbps,
10Gbps
QSFP56 : 200Gbps, 100Gbps, 50Gbps
QSFP28 : 100Gbps, 50Gbps, 40Gbps, 25Gbps, 10Gbps
QSFP+ : 40Gbps, 10Gbps
テストポート数 QSFP-DD: 1x 400GbE/ 2x 200GbE/ 4x 100GbE/ 8x 50GbE
QSFP56: 2x 200GbE/ 4x 100GbE/ 8x 50GbE
QSFP28: 2x 100GbE/ 4x 50GbE/ 8x 25GbE
QSFP+: 2x 40GbE/ 8x 10GbE
対応インタフェース QSFP-DDケージ

  • 1x 400G BASE-DR4, 1x 400GBASE-SR8/ FR8/ LR8
  • 2x 200G BASE-CWDM4 (dual CS connector)
  • 1x 200GBASE-DR4/ SR4/ FR4/ LR4/ CR4
  • 4x 100GBASE-DR
  • 1x 100GBASE-SR4/ LR4/ CR4
  • 8x 50GBASE-SR/ CR
  • 2x 50GBASE-SR2/ LR2/ CR2
  • 1x 40GBASE-SR4/ LR4/ CR4
  • 4x 25GBASE-SR/ LR/ CR
  • 4x 10GBASE-SR/ LR/ CR

QSFP56ケージ

  • 1x 200GBASE-DR4/ SR4/ FR4/ LR4/ CR4
  • 1x 100GBASE-SR4/ LR4/ CR4
  • 2x 50GBASE-SR2/ LR2/ CR2
  • 1x 40GBASE-SR4/ LR4/ CR4
  • 4x 25GBASE-SR/ LR/ CR
  • 4x 10GBASE-SR/ LR/ CR

QSFP-DD ケージで400GE, 2x 200GBASE-CWDM4, 1x 200GBASE-SR8, 8x 50GBASE-SR/CR
を起動していない場合、同一のインタフェース設定で両方のケージを同時稼働させることが可能。（例：2x 50G）。

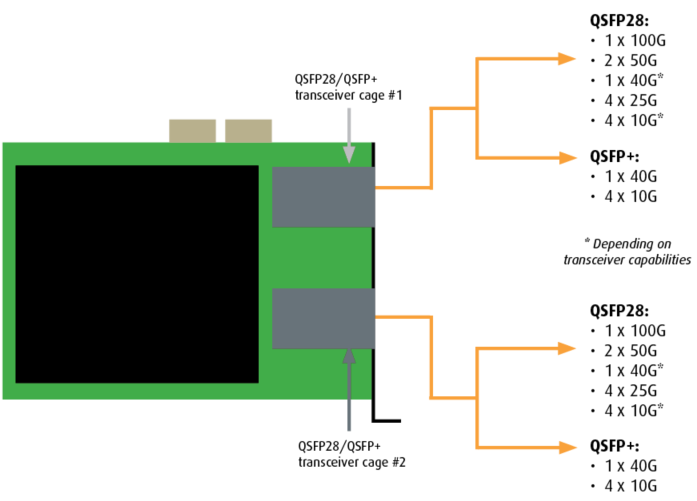

Z100q Loki
特徴
  • デュアルポート100Gモジュール、ポート単価で抜群のコストパフォーマンスを実現
  • 2種のメディアI/Fに対応 (QSFP28/ QSFP+)
  • 5種類の Ethernet メディアレートに対応（2x 100Gbps, 4x 50Gbps, 2x 40Gbps , 8x 25Gbps, 8x 10Gbps）
  • ハイコストパフォーマンス
  • アイダイアグラム機能
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート QSFP28: 100Gbps, 50Gbps, 25Gbps
QSFP+: 40Gbps, 10Gbps
テストポート数 2x 100GbE/ 4x 50GbE/ 2x 40GbE/ 8x 25GbE/ 8x 10GbE
対応インタフェース
  • 1x 100GBASE-SR4/ LR4/ CR4
  • 2x 50GBASE-SR2/ LR2/ CR2
  • 1 x 50GBASE-SR/CR (PAM4)
  • 1x 40GBASE-SR4/ LR4/ CR4
  • 4x 25GBASE-SR/ LR/ CR
  • 4x 10GBASE-iSR

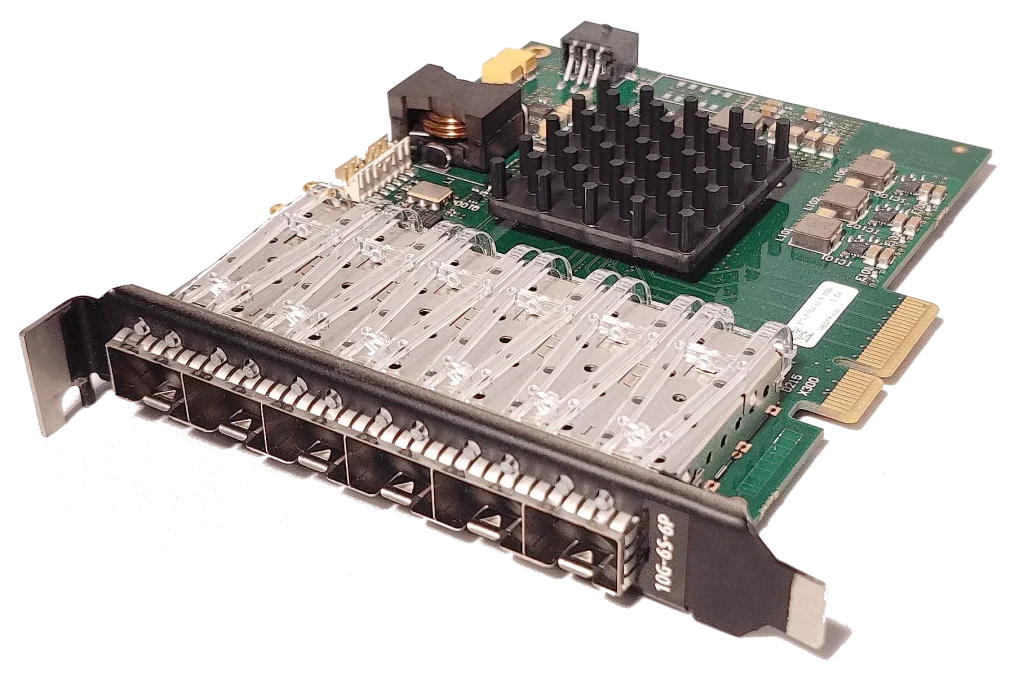

Z10s Odin
特徴
  • SFP+ をサポート
  • 1モジュールで 10G Ethernet ポートを6つ装備
  • ハイコストパフォーマンス
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート 10Gbps
テストポート数 6x 10GbE
対応インタフェース
  • 2x 10GBASE-SR/ LR/ ER/ T(3)/ DACケーブル

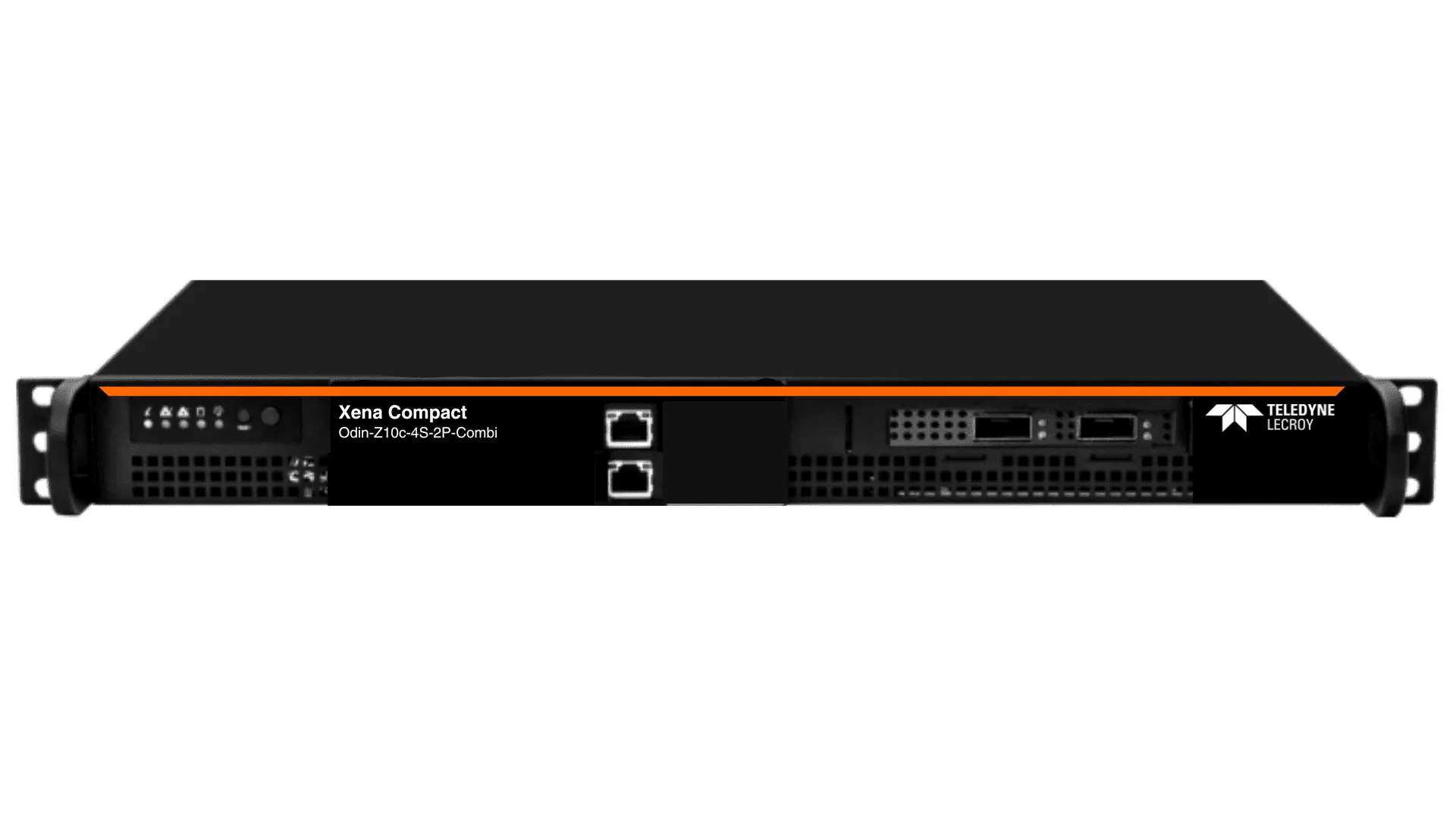

Z10cc Odin
特徴
  • SFP+ をサポート
  • ハイコストパフォーマンス
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート 10Gbps, 1Gbps
テストポート数 2x 10GbE/ 4x 1GbE
対応インタフェース SFP+ ケージ

  • 2x 10GBASE-SR/ LR/ LRM/ ER/ DACケーブル

SFP ケージ

  • 4x 10BASE-T/ X(SFP-MSA)
  • 4x 100BASE-T/ X(SFP-MSA)/ FX/ BX
  • 4x 1000BASE-T/ X(SFP-MSA)

Z10r Odin
特徴
  • 1モジュールでRJ45 I/Fを6ポート装備
  • 5つの Ethernet メディアレート (10Gbps, 2.5Gbps, 2.5Gbps, 1Gbps, 100Mbps）に対応
  • ハイコストパフォーマンス
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート 10Gbps 5Gbps 2.5Gbps 1Gbps 100Mbps
テストポート数 6x 10GbE/ 5GbE/ 2.5GbE/ 1GbE/ 100MbE
対応インタフェース
  • 6x 10GBASE-T (IEEE 802.3an)
  • 6x 5GBASE-T (IEEE 802.3bz)
  • 6x 2.5GBASE-T (IEEE 802.3bz)
  • 6x 1GBASE-T (IEEE 802.3ab)
  • 6x 100BASE-T (IEEE 802.3u)

Z10sx Odin
特徴
  • SFP+ I/Fを6ポート装備
  • 6つの Ethernet メディアレート (10Gbps, 2.5Gbps, 2.5Gbps, 1Gbps, 100Mbps, 10Mbps）に対応
  • ハイコストパフォーマンス
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート 10Gbps 5Gbps 2.5Gbps 1Gbps 100Mbps, 10Mbps
テストポート数 6x 10GbE/ 5GbE/ 2.5GbE/ 1GbE/ 100MbE /100MbE
対応インタフェース
  • 6 x 10GBASE-SR / LR / ER / T* /Direct Attached Cable (DAC)
    *Requires SFP-10G-T-NC Prolabs 10G SFP+ 10GBASE-T

Z01s Odin
特徴
  • 1モジュールでRJ45 I/Fを6ポート装備
  • 3つの Ethernet メディアレート (1Gbps, 100Mbps, 10Mbps）に対応
  • ハイコストパフォーマンス
  • 3年間のハードウェア保証・ソフトウェアアップデートサービスを提供
仕様
対応メディアレート 1Gbps, 100Mbos, 10Mbps
テストポート数 6x 1GbE/ 100MbE/ 10MbE
対応インタフェース
  • 6x 1GBASE-T/ X(SFP-MSA)
  • 6x 100BASE-T/ FX/ BX
  • 6x 10BASE-T

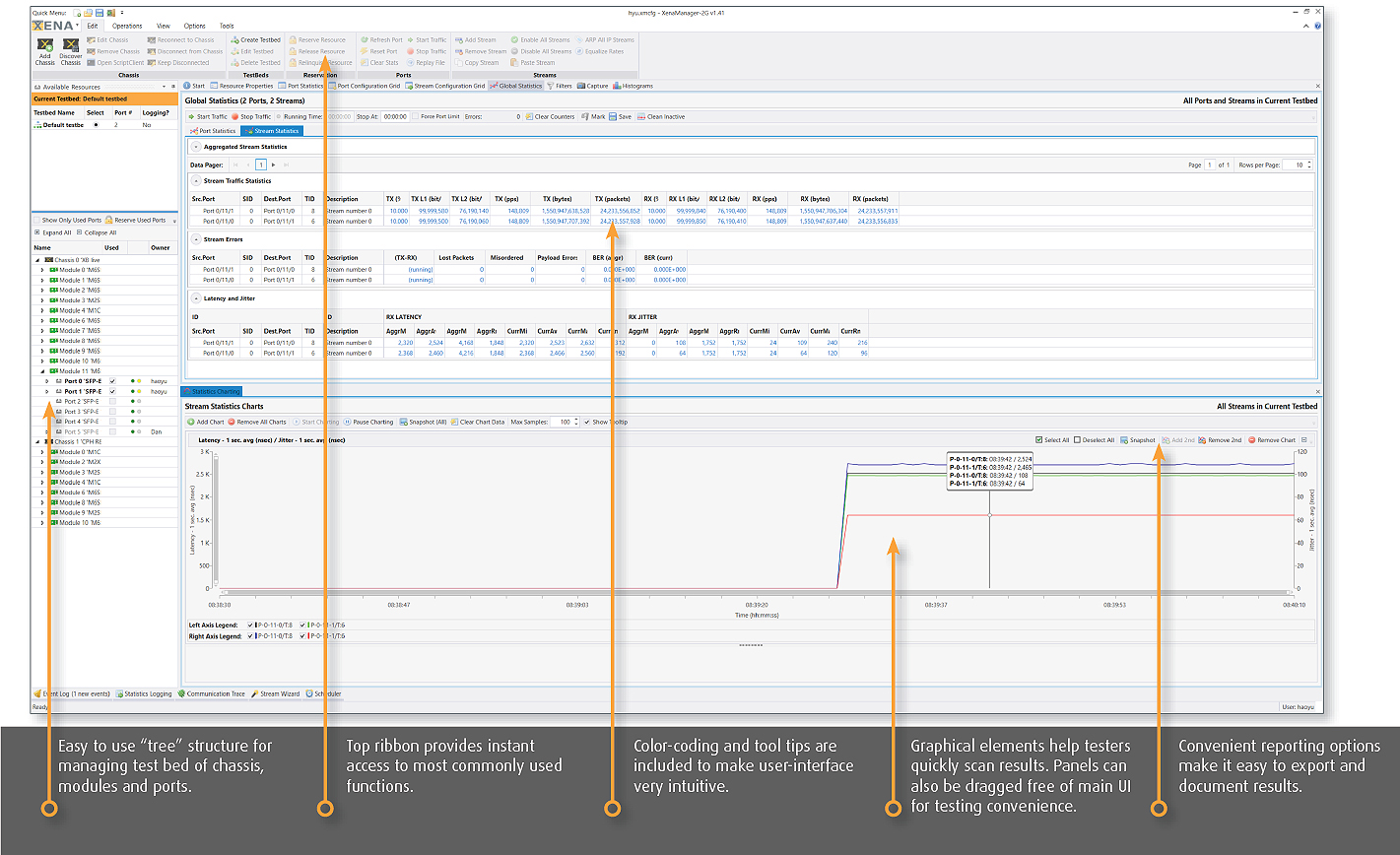

Xenaの各テストモジュールは、Windowsアプリ XenaManager を用いて操作可能です。
XenaManager では、モジュールの設定やストリームの発生、Ethernet プロトコル（最大レート800Gbps）での試験・測定を行うことができます。
Port Configuration Grid タブや Stream Configuration Grid タブでは、多くのポートやストリームを素早く確認することが可能です。
ストリームの設定によって、多くの現実的な状況に対応することができます。例えばパケットエディター機能は IP, VLAN,UDP等のプロトコルに
対応しておりパケット長も調整可能。パケットキャプチャ機能では自動的にパケットをプロトコルレベルまででコードします。

XenaManagerにはストリームの多様なテスト方法があります。
一度使用したストリームを別のポートにコピーしたり、GUIをカスタマイズすることが可能です。また構築したテストベッドやテストケースは、
保存して他のユーザーに共有することもできます。
XenaManagerを用いることで、複数人でのXena筐体の同時使用が可能となります。

広範囲に渡る使用用途

  • ストリームを設定することで、スイッチ・ルーター・エッジデバイスの状態を分単位・時間単位・日単位で測定
  • ネットワーク機器に対する、本番環境に設置前の動作確認・トラブルシューティング
  • フィルター機能を使用し、フローごとの Qos (Quality of Service) やファイルオーバー時間、ACL (Access Control List) 等を評価
  • 製品開発時やベンダー選定時に、デバイスやサービスを比較分析
  • XenaCLI を利用した、高速で効果的なテスト自動化
